描述

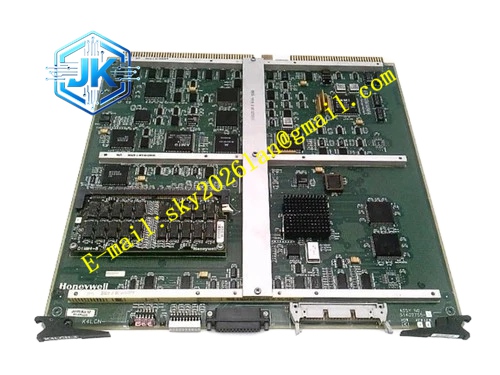

Honeywell 51401072-400
技术规格
- 适配系统：Honeywell TDC3000 / Experion PKS HPM 控制器
- 输入通道：16 路独立模拟输入通道
- 输入信号类型：4-20mA DC，兼容 HART 5/7 协议
- 内置采样电阻：250Ω
- ADC 模数转换分辨率：16 位
- 转换精度：±0.15% 满量程
- 背板总线：HPM 并行 I/O 背板总线
- 背板供电：5VDC、24VDC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 十六路通道独立模数转换，通道之间电气隔离，单通道故障不干扰其余通道采集流程。板载硬件回路诊断，实时检测回路开路、短路、超量程、HART 仪表失联故障，故障信息实时上传 HPM 控制器。单通道独立组态量程，工程师站可配置不同工艺量程适配压力、液位、流量、温度变送器。内置多级数字滤波，滤除现场高频电磁干扰与信号毛刺。面板分区 LED 指示灯，独立指示电源、总线通讯、通道故障、HART 通讯状态。支持冗余 HPM 机架热插拔，在线更换卡件不中断其余控制回路。支持零点、满量程软件校准，无需硬件电位器调节。HART 通道可读取设备型号、序列号、设备报警、传感器故障信息。
应用场景 石化反应装置压力、差压变送器信号采集 炼油加氢装置液位、流量 HART 仪表信号采集 电厂锅炉给水、汽包液位模拟参数采集 油气长输管线压气站工艺变送器采集 化工水处理装置 pH、电导率变送器信号采集
性能参数
- 平均无故障时间：780000 小时
- 静电抗扰等级：8kV 接触放电
- 单通道模数转换周期：80ms
- 通道隔离耐压：1500VAC
- 超量程检出响应时间：小于 70ms
- HART 轮询周期：最小 250ms
材质构成 FR4 阻燃三防涂层 PCB 板 16 位 ADC 模数转换芯片阵列、HART 调制解调芯片 光电隔离器件，隔离现场模拟回路与背板数字电路 精密采样电阻、RC 滤波网络、TVS 浪涌保护二极管 镀金背板连接器，对接 HPM 机架背板总线 金属面板、插拔拉手、状态 LED 指示灯组件 配套 IOTA 底座为阻燃 ABS 外壳，螺丝压紧式接线端子
结构特征 HPM 标准竖插卡件外形，正面配置金属插拔拉手，边缘设置防呆缺口，防止反向插装烧毁硬件。背板镀金触点分区排布，电源引脚、数据总线引脚独立分区。十六路模拟输入通道独立隔离电路，模拟地与数字地分开走线，降低数字噪声对模拟信号的干扰。卡件与 IOTA 端子底座分离，底座固定在机柜端子侧，卡件可单独插拔更换。面板 LED 分区排布，分别指示总线状态、HART 通讯与通道故障。
工作原理 现场变送器 4-20mA 电流信号经由 IOTA 底座端子送入卡件，经过隔离、滤波电路后送入 ADC 转换芯片，将连续模拟电流信号转换成数字量。HART 调制解调单元提取叠加在 4-20mA 信号上的数字 HART 报文，解析仪表诊断信息。卡件对转换结果做数字滤波处理，对比组态量程判定是否超量程，同时检测回路电流判定开路短路故障。处理完成的数字数据与 HART 报文打包，通过 HPM 背板总线发送至 HPM 处理器。处理器下发校准指令时，卡件执行零点、满量程校准，修正采样偏差。
安装要求 佩戴防静电手环，将 51401072-400 卡件插入 HPM 机架 I/O 槽位，配套 IOTA 底座预先固定在机柜端子排侧。现场 HART 变送器使用屏蔽双绞线接入 IOTA 端子，屏蔽层仅在控制柜侧单点接地。在 Experion PKS 或者 TDC3000 工程师软件中配置每一路通道量程、滤波参数、HART 轮询周期、报警阈值。上电后使用标准毫安信号源校验通道采集精度。模拟信号线缆远离大功率动力电缆、变频器电缆，分开桥架敷设。
使用注意事项 禁止向通道接入超过 30V 的高压信号，高压会烧毁通道隔离电路。长距离模拟回路必须使用屏蔽双绞线，屏蔽层不可两端接地。回路短路会触发通道过载保护，故障排除后自动恢复采集。热插拔操作仅在冗余 HPM 配置下执行，非冗余 HPM 机架更换卡件需要停机。定期执行通道校准，消除长期使用带来的采样漂移。HART 仪表多机并联时，总线上必须匹配专用 HART 阻抗。
