描述

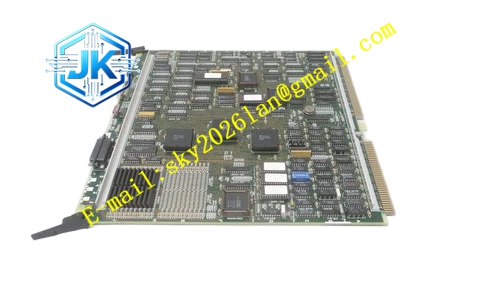

Honeywell 51401551-400
技术规格
- 适配系统：Honeywell TDC3000 / Experion PKS HPM 控制器
- 输出通道：8 路独立模拟输出通道
- 输出信号类型：4-20mA DC，兼容 HART 5/7 协议
- 输出精度：±0.15% 满量程
- 负载阻抗范围：0~600Ω
- 背板总线：HPM 并行 I/O 背板总线
- 背板供电：5VDC、24VDC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 八路通道独立电流输出，通道之间电气隔离，单通道故障不影响其余通道输出。板载输出回路实时回读，比对下发指令与实际输出电流，偏差超标时生成故障告警上传 HPM 控制器。支持 HART 信号调制输出，可对智能阀门定位器进行参数读写、零点校准、阀门诊断。面板 LED 指示灯，独立显示电源、总线通讯、通道故障、HART 通讯状态。支持保持输出模式，通讯中断时锁定当前输出值，避免调节阀无规则动作。支持冗余 HPM 机架热插拔，在线更换卡件不中断调节回路。支持软件量程校准，无需硬件电位器调节。
应用场景 石化装置调节阀 4-20mA 控制信号输出 炼油加热炉燃料气调阀控制回路 电厂锅炉给水调节阀、减温水调阀输出 油气集输管线压力调节阀控制 化工装置 HART 智能定位器驱动与参数配置
性能参数
- 平均无故障时间：760000 小时
- 静电抗扰等级：8kV 接触放电
- 输出动作响应时间：小于 12ms
- 通道隔离耐压：1500VAC
- 输出电流回读精度：±0.1% 满量程
- HART 指令响应周期：最小 300ms
材质构成 FR4 阻燃三防涂层 PCB 板 DAC 数模转换芯片阵列、HART 调制解调芯片 隔离驱动电路、精密电流输出功率回路 TVS 浪涌抑制二极管、续流吸收网络 镀金背板连接器，对接 HPM 机架背板总线 金属面板、插拔拉手、状态 LED 指示灯组件 配套 IOTA 底座为阻燃 ABS 外壳，螺丝压紧式接线端子
结构特征 HPM 标准竖插卡件外形，正面配置金属插拔拉手，边缘防呆缺口，防止反向插装烧毁硬件。背板镀金触点分区排布，电源引脚、数据总线引脚独立分区。八路模拟输出通道独立隔离电路，模拟地与数字地分开走线，降低数字噪声对输出信号的干扰。卡件与 IOTA 端子底座分离，底座固定在机柜端子侧，卡件可单独插拔更换。面板 LED 分区排布，分别指示总线状态、HART 通讯与通道故障。
工作原理 HPM 处理器通过背板总线下发设定值指令，卡件 DAC 芯片将数字设定值转换为对应 4-20mA 电流输出，驱动现场执行机构。HART 调制单元叠加数字 HART 报文至模拟电流回路，完成和智能定位器的数据交互。板载采样回路持续回读实际输出电流，和下发设定值对比，偏差超出阈值时触发通道故障告警。通讯中断时，卡件内部保持电路锁定当前输出电流，维持阀门位置稳定。
安装要求 佩戴防静电手环，将 51401551-400 卡件插入 HPM 机架 I/O 槽位，配套 IOTA 底座预先固定在机柜端子排侧。现场执行机构线缆使用屏蔽双绞线接入 IOTA 端子，屏蔽层仅在控制柜侧单点接地。在 Experion PKS 或者 TDC3000 工程师软件中配置每一路通道量程、故障保持模式、HART 参数。上电后使用标准毫安表校验通道输出精度。模拟输出线缆远离大功率动力电缆、变频器电缆，分开桥架敷设。
使用注意事项 输出回路负载阻抗不得超过 600Ω，负载过大将造成输出电流不稳。禁止向输出通道接入外部高压电源，高压会烧毁输出驱动回路。热插拔操作仅在冗余 HPM 配置下执行，非冗余 HPM 机架更换卡件需要停机。定期执行通道校准，消除长期使用带来的输出漂移。HART 回路多台设备并联时，必须匹配专用 HART 阻抗。通讯中断保持模式需要根据工艺联锁逻辑确认，防止工艺风险。
