描述

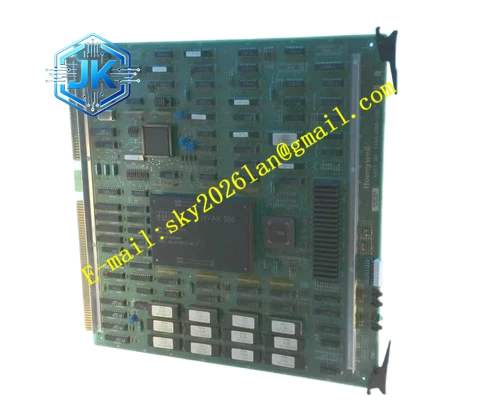

Honeywell 51401088-100
技术规格
- 适配系统：Honeywell TDC3000 / Experion PKS HPM 控制器
- 输入通道：32 路独立数字输入通道
- 信号类型：干接点无源触点、24VDC 有源 NPN/PNP 信号
- 输入识别阈值：高电平 18~30VDC，低电平 0~5VDC
- 背板总线：HPM 并行 I/O 背板总线
- 背板供电：5VDC、24VDC
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 90% RH，无冷凝
- 认证：UL、CE
功能特点 三十二路通道独立信号采集，通道之间电气隔离，单通道故障不影响其余通道状态采集。板载防抖滤波电路，可组态防抖延时，过滤现场触点抖动、瞬时干扰脉冲，避免误触发联锁。实时监测有源回路供电状态，有源回路断线、失电生成故障告警上传系统。面板 LED 指示灯，每一路通道独立状态指示灯，直观显示通断状态。支持热插拔，冗余 HPM 机架在线更换卡件。开关状态周期性上传 HPM 处理器，参与 SFC 顺序控制、联锁逻辑、报警逻辑。支持通道反相组态，适配常开、常闭触点不同信号逻辑。
应用场景 泵、风机运行反馈、故障反馈开关信号采集 阀门开到位、关到位限位开关信号采集 现场急停按钮、安全联锁开关信号采集 输送设备、皮带机状态反馈触点采集 锅炉、加热炉燃烧系统限位、压力开关信号采集
性能参数
- 平均无故障时间：800000 小时
- 静电抗扰等级：8kV 接触放电
- 通道防抖延时范围：0ms~500ms 软件组态
- 通道隔离耐压：1500VAC
- 状态采集刷新周期：50ms
材质构成 FR4 阻燃三防涂层 PCB 板 光电隔离芯片阵列、通道防抖逻辑芯片 限流电阻、TVS 浪涌抑制二极管、RC 防抖吸收回路 镀金背板连接器，对接 HPM 机架背板总线 金属面板、插拔拉手、32 路通道 LED 指示灯组件 配套 IOTA 底座为阻燃 ABS 外壳，螺丝接线端子
结构特征 HPM 标准竖插卡件外形，正面金属插拔拉手，边缘防呆缺口，防止反向插装。背板镀金触点对接 HPM I/O 背板总线。三十二路数字输入通道独立光电隔离，通道之间隔离布局，降低串扰。卡件和 IOTA 端子底座分离，底座固定在机柜端子侧，卡件可单独插拔。每一路通道配置独立 LED，触点闭合时指示灯点亮。
工作原理 现场开关触点信号经由 IOTA 底座送入卡件，经过限流、光电隔离电路，将触点通断状态转换为数字电平信号。卡件内部防抖电路按照组态延时过滤瞬时抖动信号，稳定状态送入逻辑单元。状态数据打包通过 HPM 背板总线发送至 HPM 处理器。卡件持续监测有源回路供电电流，回路断线时触发通道故障告警，上传工程师站。
安装要求 佩戴防静电手环，将卡件插入 HPM 机架 I/O 槽位，配套 IOTA 底座固定端子。现场开关线缆接入 IOTA 端子，区分无源干接点和有源 24VDC 回路。在 TDC3000 组态软件配置通道防抖时间、逻辑反相参数。上电后，逐路短接、断开触点，核对通道指示灯与工程师站状态一致。数字信号线缆和动力电缆分开敷设，减少干扰。
使用注意事项 有源回路必须核对电压等级，禁止接入超过 30VDC 的高压信号。频繁抖动的触点，需要加大防抖延时参数，防止联锁误动作。干接点回路做好防潮处理，潮湿环境触点氧化会造成信号不稳定。热插拔仅在冗余 HPM 配置下执行。现场回路短路会烧毁通道限流电阻，前端回路必须配置熔断器。
