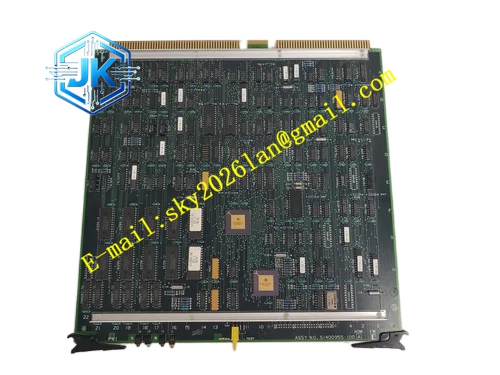

Honeywell 51400955-100
技术规格 总线接口：节点内部 CPU 本地总线、LCN 子总线、I/O 扩展总线 供电：5V DC、12V DC 由节点背板供给 工作温度：0℃ ~ +60℃ 信号隔离电压：300V AC 信号驱动通道多路并行 外形：插装式子板，适配主控节点内部槽位
功能特点 实现 CPU 总线信号电平转换、信号整形，消除信号畸变，提升总线驱动带载能力。 硬件地址译码，分配各个子板访问地址，避免总线访问冲突。 总线故障监测，识别总线无应答、信号超时、总线短路故障，上报 CPU。 信号缓冲隔离，阻断 I/O 侧干扰直接传导到 CPU 核心单元，保护主控处理器。 适配 TDC3000 冗余双节点架构，支持主备节点总线信号切换匹配。
应用场景 TDC3000 LCN 主控节点机箱内部 CPU 接口备件替换 石化、炼油老 DCS 主控节点通讯异常故障维修 电厂存量 TDC3000 系统主控节点硬件更换 造纸、玻璃行业老旧霍尼韦尔 DCS 节点检修备件
性能参数 总线信号传输延迟固定，不改变系统扫描时序 总线驱动带载能力稳定，支持挂载多块 LCN、I/O 子板 奇偶校验辅助电路，检测总线传输错误报文 绝缘电阻＞1000MΩ
材质构成 FR4 高 TG 阻燃 PCB 基板 镀金多针连接器 总线驱动芯片、译码逻辑 FPGA 芯片 精密限流电阻、高频滤波电容 小型贴片稳压器件
结构特征 长条子插板结构，适配主控机箱内部子槽位 两端黑色塑料助拔拉手，方便插拔取出 板两端多针连接器对接机箱背板和 CPU 板 板面丝印信号流向标识，区分 CPU 侧、LCN 侧、I/O 侧
工作原理 CPU 下发的指令和数据送入该接口板，经过电平转换、信号缓冲、地址译码之后分发到 LCN 通讯板或者本地 I/O 子板；来自 LCN 网络、I/O 子板的上行数据经过接口板整形、隔离之后送入 CPU 处理。板上监测电路持续采集总线电平与应答时序，总线通讯异常时标记硬件故障，上报主控节点，在操作站弹出节点故障报警。
安装要求 更换前整机断电，等待机箱内部储能电容放电完成。 插拔均匀用力，防止连接器针脚弯折、变形。 机箱接地电阻≤4Ω，抑制总线共模干扰。 备件版本和原有主板固件版本匹配，版本不匹配总线握手失败，节点无法上线 LCN 网络。
使用注意事项 禁止带电插拔，带电插拔会直接烧毁总线驱动芯片。 属于高速精密逻辑板，全程防静电操作。 总线同轴线缆、扁平排线接头损坏，不要判定为本板故障，优先排查外部线路。 故障更换之后，上电观察节点是否正常接入 LCN 网络，核对通讯状态。
