描述

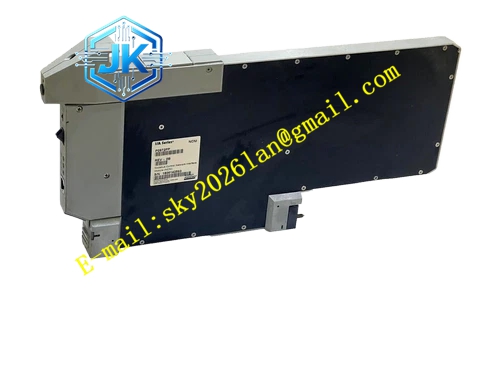

Foxboro P0972PP-NCNI
技术规格
- 系统架构：多处理机系统（包含网络通讯处理机、I/O总线通讯处理机、控制处理机）。
- 通信协议：支持 IEEE1118 现场总线协议。
- 通信速率：现场总线通讯速率达 268.75 KBPS。
- 传输介质：采用屏蔽双绞线。
功能特点
- 高速容错通信：通过现场总线连接 FBM，提供高速且容错的通讯链路。
- 全面诊断测试：使用通电自检、运行期间监视时钟检查、离线诊断三种程序检测和隔离故障。
- 在线热插拔：支持在对过程毫无影响的情况下，在线增加或减少 FBM 卡件。
- 长距离传输：通信最长距离可达 1800 米。
应用场景
广泛应用于大型集散控制系统（DCS）的过程控制站，适用于需要高可靠性和长距离现场布线的重工业环境。
性能参数
- 通信距离：最长 1800 米。
- 通信速率：268.75 KBPS。
- 隔离技术：每个通道采用电气隔离和光电隔离技术。
材质构成
工业级高强度阻燃外壳，内部采用多层 PCB 及光电隔离元器件，确保信号传输的纯净与安全。
结构特征
- 模块化设计：便于快速更换与维护。
- 专用接口：配备现场总线连接器及背板总线接口。
- 状态指示：面板集成丰富的 LED 状态指示灯。
工作原理
模块内部的 I/O 总线通讯处理机通过屏蔽双绞线与现场总线组件（FBM）通信，将控制器的并行数据转换为串行总线信号，同时采集现场隔离的 A/D 转换数据并上传。
安装要求
- 通信电缆必须使用屏蔽双绞线，并正确接地。
- 确保总线拓扑结构符合规范，必要时配置终端电阻。
- 避免将模块安装在变频器等强干扰设备附近。
使用注意事项
- 严禁带电插拔模块。
- 扩展 FBM 时，需通过工程师站正确配置硬件组态。
- 定期检查通信状态指示灯，排查总线短路或断路问题。
