描述

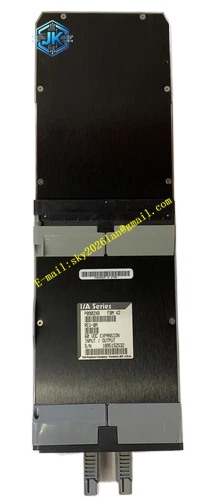

Foxboro FBM42
技术规格
- 通道配置：8 路输入（触点/直流），8 路大功率直流输出
- 应用电压：最大 60 VDC
- 输出能力：稳态每通道最大 2.25 A DC，短路负载持续时间无限制
- 过载保护：过载时自动关闭 1 秒后重试，无限期持续
功能特点
- 大电流驱动：直接驱动电磁阀、继电器等大功率直流负载
- 过载自恢复：感应到过载时自动切断并尝试重启，避免模块永久损坏
- 灵活输入：输入通道可配置为纯触点检测或直流电压监测
- 扩展能力：支持连接扩展模块以增加 I/O 容量
应用场景
适用于需要直接控制大功率直流执行机构的场合，如压缩机防喘振阀控制、大型电机启停及工业炉窑控制。
性能参数
- 接通压降：1A 时最大 0.4 V
- 关断泄漏：最大 0.5 mA
- 触点电阻：接通状态最大 1 kΩ，关断状态最小 100 kΩ
- 环境适应：工作温度 0 至 60°C，存储温度 -40 至 +70°C
材质构成
采用高散热性能的金属外壳及大功率半导体开关器件，确保在高电流持续工作下的热稳定性。
结构特征
- 34 针连接器：采用 Burndy MSD 34 PM 系列插头连接块，连接可靠
- 双重指示：终端组件上配有运行状态（红/绿）及通道状态 LED
- 模块化基板：支持 DIN 导轨或机架式安装
工作原理
FBM42 内部采用固态功率开关器件替代传统机械继电器。当接收到控制指令时，功率管导通，为大功率负载供电；当检测到电流超过安全阈值时，内部保护电路立即关断输出，并在 1 秒后尝试恢复，从而实现智能保护。
安装要求
- 必须配备专用的终端组件及 34 针连接插头
- 大电流输出回路需使用足够截面积的导线
- 确保模块周围有足够的散热空间
使用注意事项
- 严禁输出端发生短路超过 50 A，否则会导致模块永久性损坏
- 负载为感性时，建议在外部并联续流二极管以保护模块
- 定期检查输出通道的压降及温升情况
