描述

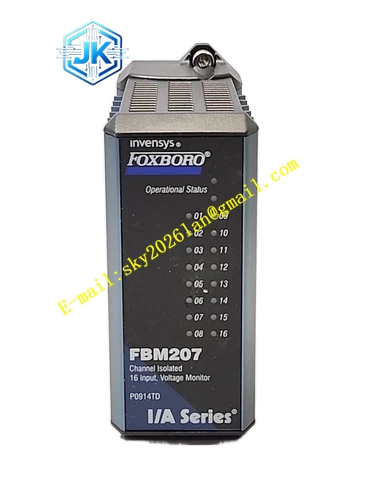

Foxboro FBM207 P0914TD
技术规格
- 通道数量：16 个独立的电压监视输入通道。
- 监视范围：支持宽范围的直流电压监视（如 24VDC, 48VDC 等，具体取决于配置）。
- 通信接口：冗余 2 Mbps 模块现场总线。
- 可选冗余：支持模块级冗余配置。
功能特点
- 非接触监视：通过高阻抗输入监视电压，不影响原电路的正常工作。
- 状态反馈：实时向控制器报告每个通道的电压存在或丢失状态。
- 高通道密度：单模块提供 16 个监视点，节省机柜空间。
- 故障安全：监视回路故障时自动报告 BAD 状态。
应用场景
用于监测电磁阀供电、变送器配电、继电器线圈电压及各类现场设备的 24VDC/48VDC 电源状态。
性能参数
- 输入阻抗：高阻抗设计，典型值 > 100 kΩ。
- 响应时间：毫秒级状态更新。
- 工作温度：-40°C 至 +85°C。
材质构成
紧凑型工业外壳，内部采用高精度分压电阻和光耦隔离电路。
结构特征
- 接线端子：通过专用 TA 组件进行多通道快速接线。
- 状态指示：集成模块运行及通道状态 LED。
工作原理
FBM207 通过高阻抗并联方式接入被测电压回路，内部电路将电压信号转换为逻辑电平，经隔离后通过现场总线上传至控制器，实现电源状态的实时监控。
安装要求
- 必须配合专用的电压监视端接组件（TA）使用。
- 监视信号线需使用屏蔽线，防止外部干扰导致误报。
- 确保监视电压在模块的额定输入范围内。
使用注意事项
- 严禁将高电压接入低压监视通道。
- 定期检查监视回路的完整性。
- 若出现频繁的状态抖动，需排查现场电源质量或接线松动。
