描述

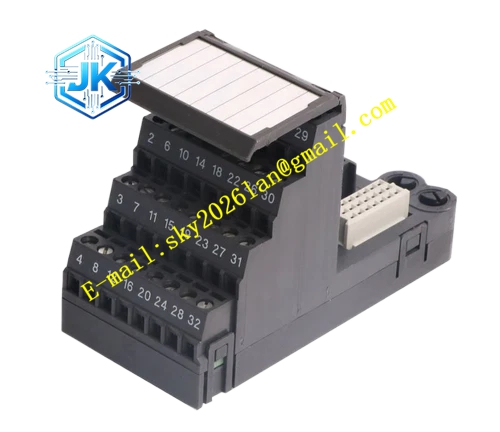

Emerson XCM25D
技术规格
- 供电电压：24V AC，允许波动范围 + 15% /‑20%
- 通讯接口：RS485，Modbus RTU 从站协议
- 模拟输入：支持吸气压力、冷凝压力、温度传感器信号采集
- 数字输入：多路开关量故障信号输入
- 数字输出：继电器输出，控制压缩机、风机、化霜、报警等执行部件
- 驱动输出：支持电子膨胀阀 EXV 驱动控制
- 工作环境温度：‑40℃‑60℃
- 存储温度：‑40℃‑80℃
- 最大相对湿度：90%，48℃条件下无凝露
- 重量：0.33kg
- 防护等级：IP20，安装于机组电控箱内部
- 显示方式：板载 LCD 数字显示屏，配套操作按键
- 支持三相电压检测范围：200‑240V AC、380‑460V AC、575V AC ±10%
功能特点
- 完整冷凝机组控制逻辑，实现吸气压力闭环调节，自动维持系统吸气压力设定值，保障制冷机组稳定出力。
- 冷凝压力智能浮动控制，根据环境温度自动调节冷凝风机转速，降低风机能耗，提升机组整体能效。
- 内置自动化霜控制逻辑，可组态化霜周期、化霜时长、终止温度，适配不同冷库工况。
- 压缩机综合保护功能，采集电压、电流信号，实现过压、欠压、过流、缺相保护，实时监测压缩机运行状态，故障条件下锁定压缩机输出，避免压缩机烧毁损坏。
- 直接驱动电子膨胀阀 EXV，完成制冷剂流量精确调节，优化机组制冷效率。
- RS485 Modbus RTU 通讯，将温度、压力、运行状态、故障代码上传至 XWEB EVO 或者第三方 SCADA 监控系统，支持远程读取参数、读取报警记录。
- 本地 LCD 显示屏配合按键，完成参数就地组态、运行数据查看、故障代码查阅，无需外接工具。
- 完整故障诊断与报警存储，记录故障发生时间、故障类型，便于现场故障排查。
- 支持多套预设参数模板，针对低温冷冻、中温冷藏工况直接调用模板，减少现场调试工作量。
- 单位可组态，压力支持 bar、PSI 切换，温度支持摄氏度、华氏度切换。
应用场景 商超冷冻冷藏库、食品加工冷链冷库、工业工艺制冷机组、谷轮 X‑Line 成套冷凝机组，商用制冷设备电控箱内部，实现冷凝机组全自动运行控制与保护。
性能参数
- 压力调节控制周期可组态，最小控制周期 1s。
- Modbus 通讯最大总线距离 1200 米。
- 故障报警记录可存储多条历史故障信息，断电不丢失。
- 三相电压电流采样测量精度 ±2% 满量程。
材质构成
- 外壳：阻燃 ABS 工程塑料，工业级防火标准。
- PCB 电路板：FR‑4 玻纤阻燃基板，表面三防涂覆，适应制冷电控箱潮湿环境。
- 显示屏：工业段码 LCD 液晶显示屏。
- 操作按键：硅胶工业按键，抗磨损，适合频繁调试操作。
- 接线端子：螺钉压紧式阻燃端子，铜合金导电弹片。
- 通讯芯片：工业级 RS485 隔离通讯芯片。
- 输出继电器：小型功率继电器，用于驱动风机、化霜等负载。
结构特征 标准化塑料外壳，适配 DIN35 导轨安装。外壳正面布置 LCD 显示屏与操作按键，下方排布多组接线端子，端子区分电源输入、传感器输入、开关量输入输出、通讯接口。背部集成 DIN 导轨卡扣，整体体积小巧，占用电控箱空间小。电路板做隔离分区，强电回路、弱电传感器回路物理分隔。
工作原理 XCM25D 通电启动后持续采集吸气压力、冷凝压力、冷库温度、机组三相电压电流传感器信号。控制器根据预设设定值进行闭环运算，输出控制信号启停或者调速冷凝器风机，驱动电子膨胀阀调节制冷剂流量，控制压缩机加载卸载，维持制冷系统工艺压力与温度。当电压、电流、压力出现异常，保护逻辑立刻停止压缩机输出，同时触发本地报警，并把故障代码存储在内部存储器。RS485 通讯端口按照 Modbus RTU 协议把全部运行参数、故障信息发送至上位监控系统，上位机也可以通过通讯修改部分运行参数。自动化霜逻辑按照组态时间条件启动化霜流程，化霜结束自动恢复制冷运行。
安装要求
- 将 XCM25D 卡扣对准电控箱 DIN35 导轨卡紧固定，确认模块牢固无晃动。
- 24V AC 供电线缆接入电源端子，确认供电电压符合规格，前端配置熔断器。
- 压力、温度传感器线缆接入对应模拟输入端子，传感器线缆使用屏蔽线缆，屏蔽层电控箱侧单端接地。
- 压缩机、风机、化霜加热器等执行部件接线接入继电器输出端子，严格匹配继电器输出触点容量，禁止超负载直接驱动大功率设备。
- RS485 通讯总线采用屏蔽双绞线，总线末端配置 120Ω 终端电阻，布线采用总线拓扑，禁止星型布线。
- 电控箱接地端子连接系统保护接地排，接地电阻小于 4Ω。
- 信号线与强电动力线缆分开布线，减少电磁干扰。
- 通电后通过面板按键完成工况参数、保护阈值、化霜参数组态，保存参数后投入运行。
使用注意事项
- 供电必须使用 24V AC，禁止直接接入 220V 交流，高压会直接烧毁控制器。
- 继电器输出触点存在额定容量，大功率负载必须配置中间继电器进行隔离驱动。
- 传感器型号必须与控制器内部组态参数完全匹配，传感器选型错误会造成控制逻辑异常。
- RS485 总线禁止星型布线，总线两端必须正确配置终端电阻，否则通讯不稳定。
- 控制器安装在电控箱内部，不可以直接暴露在冷凝水、结霜环境中。
- 维护操作断开 24V 交流供电后，再进行端子接线拆装。
- 内部不存在现场可维修元器件，故障直接整体更换控制器。
- 更换控制器后，需要重新下载或者手动录入整套机组运行参数。
