描述

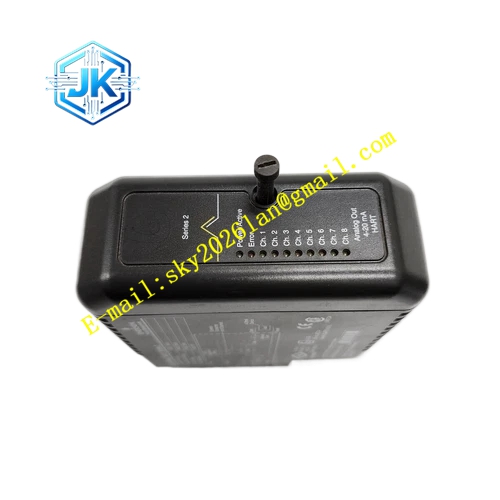

Emerson VE4003S2B2
技术规格
- 通道数量：8 通道模拟量输入
- 信号类型：4-20mA，支持 HART
- 回路供电：24V DC，每通道最大 30mA
- 保护配置：每通道独立熔断器
- 模数转换分辨率：16bit
- 测量精度：满量程 0.1%
- 通道隔离：通道对地隔离
- 工作温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无凝露
- 防护等级：IP20，机柜内安装
- 适配 I/O 卡：DeltaV M 系列 AI 卡
功能特点
- 8 路独立 4-20mA 模拟量采集，原生支持 HART 协议，可读写智能变送器参数、读取仪表自诊断报警。
- 每通道独立熔断器，现场回路短路仅熔断本通道保险，其余通道正常采集。
- 底座内置 24V 回路供电，直接为两线制变送器供电，无需现场额外电源。
- 弹簧笼式接线端子，抗振动，接线便捷。
- 面板 LED 指示灯，指示通道状态、HART 通讯状态。
- 机械防错钥匙，只能匹配对应 AI 卡件，防止底座类型错装。
- 底座与 AI 卡件分离，现场线路故障仅更换端子底座，保护 I/O 主卡。
- 信号滤波电路，抑制现场高频干扰，保证模拟信号稳定。
应用场景 化工、电厂、炼油 DCS 控制柜，采集压力变送器、液位变送器、流量变送器、温度变送器 4-20mA+HART 信号。
性能参数
- 信号采样分辨率 16bit。
- 测量精度满量程 0.1%，重复精度 0.05% 满量程。
- HART 通讯响应稳定，支持仪表远程诊断与组态。
- 信号 – 3dB 截止频率 2.7Hz，滤除高频噪声。
材质构成
- 外壳：阻燃 ABS 工程塑料
- PCB 基板：FR-4 玻纤板，三防环氧树脂涂覆
- 接线端子：弹簧笼式阻燃尼龙，铍铜合金导电弹片
- 保险座：耐高温尼龙，配套保险管
- LED 指示灯：工业发光二极管
- HART 调制解调芯片：专用工业通讯芯片
结构特征 扁平插卡式端子底座，正面布置弹簧接线端子、保险座、通道状态 LED 指示灯。后端连接器对接 I/O 载板，底座带有防错机械定位锁，只能匹配对应 M 系列 AI 卡件。
工作原理 两线制 HART 变送器接入底座端子，底座 24V 回路供电给变送器，变送器输出 4-20mA 电流信号送入底座采集电路，转换为数字信号传输至 AI 卡件。HART 数字信号叠加在 4-20mA 电流回路上，底座 HART 解调电路提取数字信息，实现仪表远程读写与诊断。回路短路时，对应通道熔断器熔断。
安装要求
- 将 VE4003S2B2 底座插入 I/O 载板插槽，锁紧卡扣。
- 两线制变送器屏蔽线缆接入弹簧端子，屏蔽层机柜侧单端接地。
- 线缆远离动力电缆，分开敷设，降低电磁干扰。
- 机柜保护地可靠连接，接地电阻小于 4Ω。
- 上电前核对接线极性，确认回路无短路。
- 在 DeltaV 软件组态仪表 HART 地址、量程参数。
使用注意事项
- 端子禁止接入高压交流信号，高压直接烧毁采集回路。
- 更换熔断器必须断电，选用同规格保险管。
- HART 通讯需要回路负载满足 HART 规范，回路电阻不足会造成通讯中断。
- 底座必须搭配配套 AI 卡件，不可单独使用。
- 维护佩戴防静电手环。
- 底座内部无现场可维修元器件，故障整体更换。
