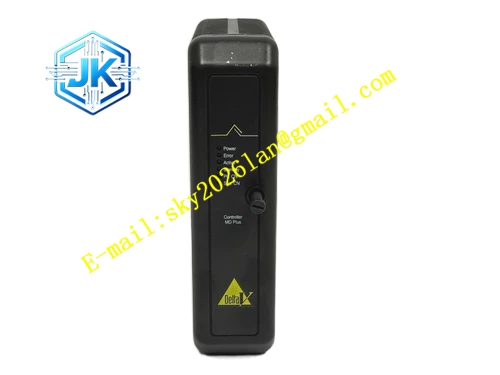

Emerson VE3006
技术规格
- 处理器：32 位 RISC 工业处理器
- 用户内存：48MB
- 功耗：典型 5W，最大 7W
- 供电方式：由 2 宽电源控制器机架背板供电
- 内置熔断器：3A，不可现场更换
- 工作温度：-40℃ ~ 70℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无凝露
- 抗冲击：10g，半正弦波，持续 11ms
- 通讯接口：100Mbps 全双工以太网、DeltaV 本地总线
- 认证：CE，SIL 相关认证
功能特点
- 支持 PID、串级、前馈、分程等丰富的过程调节控制算法。
- 支持冗余配置，主控制器故障时无扰动自动切换至备用控制器。
- 本地总线高速读写 I/O 模块数据，实时采集现场仪表信号并输出控制指令。
- 内置事件记录、报警管理，存储过程报警、操作事件信息。
- 支持 HART 设备管理，可通过 I/O 卡件对现场 HART 智能仪表进行远程组态、诊断。
- 具备硬件看门狗，控制器程序卡死时自动硬件复位。
- 自带短路、反极性保护，抵御背板供电异常。
- 支持在线下装程序，不中断正在运行的工艺控制。
- 前面板 LED 状态指示灯，分别指示电源、运行、故障、冗余状态。
应用场景 大型化工装置、火力发电厂、炼油厂、油气处理装置、制药工厂 DeltaV DCS 系统，作为核心控制器实现连续工艺过程调节、设备联锁保护、生产数据采集。
性能参数
- 控制周期最小可配置至 100ms，逻辑运算响应迅速。
- 以太网通讯吞吐率 100Mbps，多节点数据交互稳定。
- 冗余切换时间小于 100ms，切换过程无输出扰动。
- 事件存储容量大，掉电后历史事件不丢失。
材质构成
- 前面板：黑色阻燃工程塑料，丝印状态标识
- 壳体：铝合金金属框架，提升散热与抗冲击能力
- PCB 基板：FR-4 阻燃玻纤板，三防环氧树脂涂覆
- 背板连接器：镀金欧式连接器，抗氧化，保证长期可靠接触
- 存储芯片：非易失性闪存芯片
结构特征 一体化插卡式模块，适配 DeltaV 2 宽电源控制器机架，模块后端镀金连接器对接机架背板总线。正面布置状态 LED 指示灯，模块自带机械锁扣，插入机架插槽后锁紧固定，支持热插拔维护。
工作原理 控制器通过 DeltaV 本地总线读取 I/O 模块采集的现场压力、温度、液位、开关量信号，在内部执行预设控制算法，计算输出控制指令下发至 I/O 卡件驱动现场阀门、执行机构。同时通过以太网将实时数据、报警事件上传至操作站。硬件看门狗持续监控程序运行状态，故障时触发复位。冗余架构下，备用控制器同步镜像主控制器全部数据，主控制器失效时自动接管控制任务。
安装要求
- 将 VE3006 卡件插入 2 宽电源控制器机架右侧指定插槽，锁紧机械卡扣。
- 机柜内部保持通风，环境温度控制在额定区间，避免机柜内部积尘。
- 机架保护地线接入机柜接地排，接地电阻小于 4Ω。
- 安装完成后，在 DeltaV 软件识别硬件，下载控制器组态程序。
- 冗余配置时，两台控制器分别安装在两套机架，同步组态。
使用注意事项
- 维护操作佩戴防静电手环，静电会损坏板卡内部芯片。
- 热插拔操作握持面板拉手，禁止拉扯背板镀金连接器。
- 控制器内部无现场可维修元器件，故障直接整体更换。
- 在线下装程序前评估工艺风险，做好相关工艺隔离措施。
- 禁止在超温、高粉尘、强腐蚀环境直接裸露放置控制器。
