描述

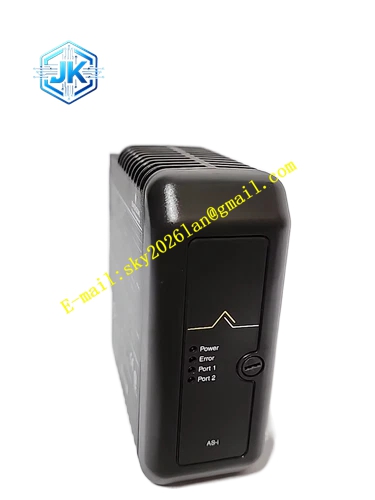

Emerson VE3005 12P2093X072
技术规格
- 适配系统：DeltaV SIS 安全仪表系统、DeltaV DCS 系统
- 通信协议：DeltaV 专用安全通信协议
- 通信接口：冗余通信通道
- 工作环境温度：0℃~60℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 供电：SIS 机架背板 24VDC 供电
- 安装形式：插件式 SIS 机架模块
功能特点 搭建 SIS 安全仪表系统与 DeltaV DCS 系统之间的数据通信链路，实现双向数据交互。 冗余通信通道设计，单通道失效时自动切换至备用通道，保障通信不间断。 内置数据包校验机制，校验传输数据完整性，抵御通信干扰造成的数据错误。 传输 SIS 系统联锁状态、通道故障、模块诊断信息至 DCS 操作员站。 接收 DCS 下发的非安全类参数与查询指令，不参与安全联锁逻辑运算。 前面板 LED 指示灯，显示模块运行状态、通信链路状态、故障状态。 支持在线诊断通信链路中断、数据包异常故障。
应用场景 化工、油气工厂 SIS 安全控制柜，实现 SIS 安全系统与 DCS 控制系统数据互通，操作员站查看安全联锁状态、报警信息。
性能参数 冗余通道切换速度快，切换过程不中断数据传输。 通信数据包校验机制可靠，杜绝错误数据传输。 通信带宽满足 SIS 状态数据实时上传需求。 长期连续运行，通信丢包率控制在极低水平。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层 PCB 电路板。 通信处理芯片、数据校验芯片、总线驱动芯片。 镀金铜合金背板连接器触点。 内置隔离、稳压、浪涌保护元器件。
结构特征 插件式模块，适配 DeltaV SIS 机架槽位。 前面板布置运行指示灯、主通信通道指示灯、备用通信通道指示灯、故障指示灯。 两侧导向滑轨与弹簧锁扣，插入机架自动锁紧。 后部多针镀金连接器对接 SIS 机架背板总线。 壳体开设散热槽，依靠自然对流散热。
工作原理 SIS 逻辑解算器产生的联锁、报警、诊断数据，通过背板总线送入 VE3005 模块。模块对数据包添加校验码，通过冗余通信链路发送至 DCS 系统。DCS 下发的查询指令经通信链路传回模块，校验通过后转发至 SIS 系统。模块持续监测两条通信通道的链路状态，主通道故障自动切换备用通道，链路异常时点亮故障指示灯并上传报警信息。
安装要求 模块推入 SIS 机架指定槽位，确认锁扣锁紧。 连接冗余通信线缆，按照接线规范完成屏蔽接地。 佩戴防静电手环执行模块安装操作。 工程师站完成通信组态，执行通信链路测试。 机柜可靠保护接地。
使用注意事项 拆装模块佩戴防静电手环，禁止触碰后部镀金触点。 通信屏蔽电缆单独敷设，远离大功率动力电缆，避免电磁干扰。 冗余两条通信线缆分开路径布线，防止同一路径损坏造成双路中断。 禁止拆解模块外壳，硬件故障直接整体更换。
