描述

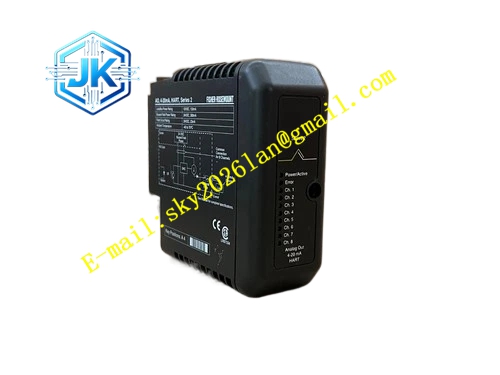

Emerson VE3004 12P1509X092
技术规格
- 适配系统：DeltaV SIS 安全仪表系统
- 通信类型：SIS 内部安全总线通信
- 通道架构：双冗余通信通道
- 工作环境温度：0℃~60℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 供电：SIS 机架背板 24VDC 供电
- 安装形式：插件式 SIS 机架模块
功能特点 实现 SIS 逻辑解算器之间、SIS 机架与工程师站之间安全数据传输，支持逻辑程序下装、在线诊断。 双冗余通信通道，单通道故障自动切换备用通道，保障通信持续在线。 数据包完整性校验，识别传输过程中的数据错误，拒绝错误数据包。 上传逻辑解算器运行状态、模块故障、联锁动作信息至工程师站。 前面板 LED 指示灯，显示模块运行状态、主备通信链路状态、故障报警状态。 具备通信故障诊断能力，识别链路断线、信号衰减故障。
应用场景 石油化工、天然气装置 SIS 安全控制柜，用于 SIS 逻辑解算器之间冗余通信，支持工程师站对 SIS 系统在线组态、下载逻辑程序。
性能参数 冗余通道无扰切换，切换期间不会中断安全数据传输。 数据校验算法可靠，错误数据包直接丢弃，不进入逻辑运算单元。 通信速率满足 SIS 系统实时数据交互需求。 宽温工况下通信性能稳定。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层 PCB 电路板。 通信处理芯片、数据校验芯片、总线驱动芯片。 镀金铜合金背板连接器触点。 内置信号隔离、稳压、浪涌保护元器件。
结构特征 插件式模块，适配 DeltaV SIS 机架槽位。 前面板布置运行指示灯、主通信指示灯、备用通信指示灯、故障指示灯。 两侧导向滑轨与弹簧锁扣，插入机架自动锁紧。 后部多针镀金连接器对接 SIS 机架背板总线。 壳体开设散热槽，依靠自然对流散热。
工作原理 SIS 逻辑解算器的联锁状态、系统诊断数据，通过背板总线送入 VE3004 模块。模块对数据包添加校验信息，通过冗余通信链路向外传输。工程师站下发的逻辑程序、组态指令，经过通信链路传回模块，校验无误后转发至逻辑解算器。模块实时监测两条通信链路，主链路失效自动切换备用链路，链路异常触发故障报警。
安装要求 模块装入 SIS 机架指定槽位，确认锁扣锁紧。 连接冗余通信屏蔽电缆，做好屏蔽接地。 佩戴防静电手环进行安装操作。 工程师站完成通信组态，执行通信链路测试。 机柜可靠保护接地。
使用注意事项 拆装模块佩戴防静电手环，禁止触碰后部镀金触点。 两条冗余通信电缆采用不同路径敷设，避免单点外力损坏造成双路中断。 通信线缆远离变频器、接触器等强干扰设备。
