描述

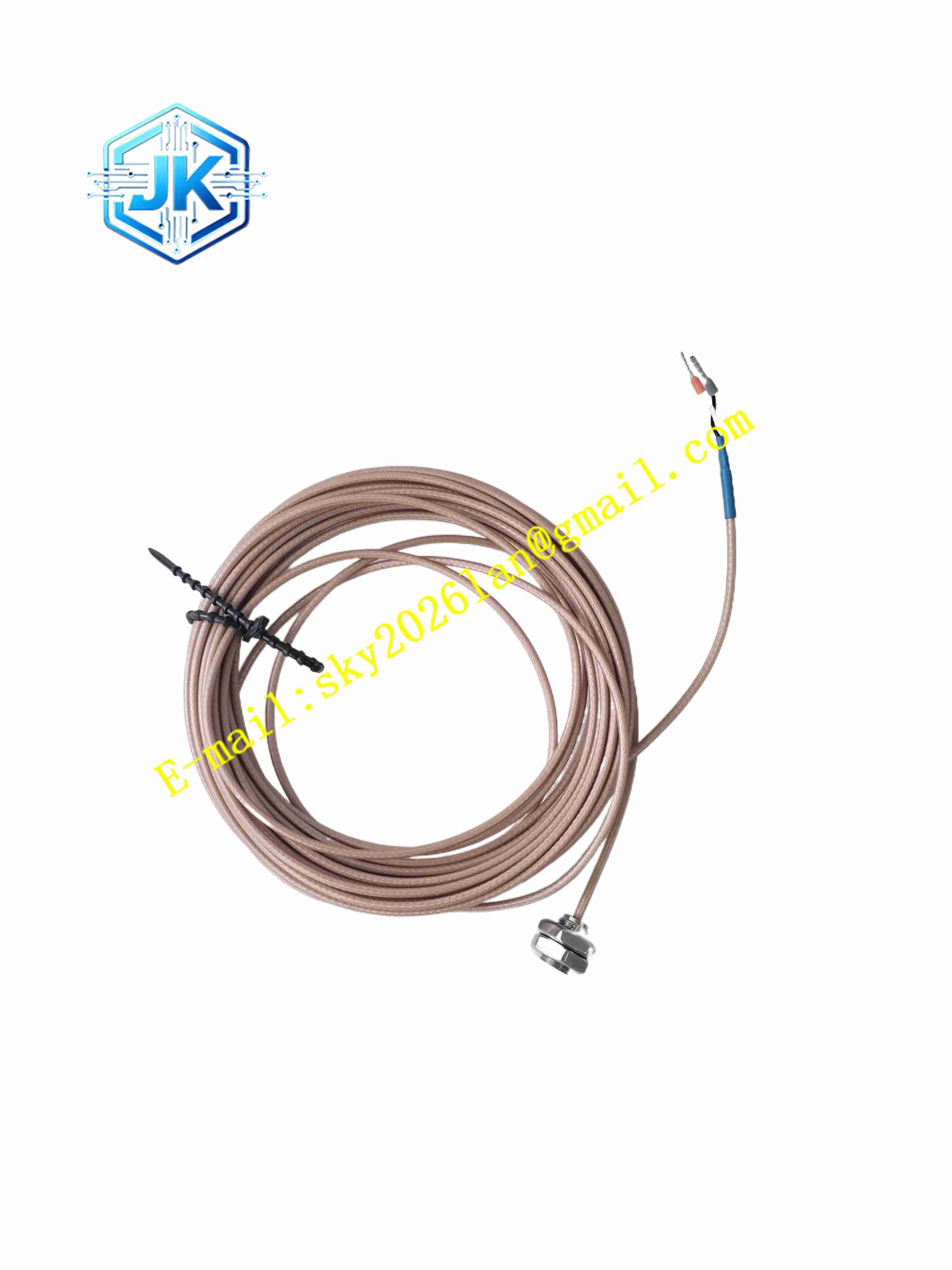

Emerson PR6423000-111
技术规格
- 产品类型：8mm 电涡流探头
- 直径：8mm
- 量程：±1mm
- 灵敏度：7.87V/mm
- 频率响应：0~10kHz
- 线性范围：2mm
- 温度：-35℃～+120℃
- 电缆：5m 标准同轴
- 螺纹：M10×1
- 配套：CON021 前置器
- 工作温度：-35℃～+120℃
- 存储温度：-50℃～+175℃
- 相对湿度：95% 无凝露
- 认证：CE
- 防护：探头密封
功能特点
- 非接触测量轴振动位移
- 8mm 探头频响 0~10kHz
- 耐高温 120℃
- 5m 同轴电缆抗干扰
- 配前置器输出 – 24V 标称
- 测轴振动、轴向位移、转速
- 本特利 3300 系统兼容
- 不锈钢探头外壳
- 长期可靠
- 适应电厂高温环境
应用场景
- 汽轮机轴振动监测
- 风机轴位移测量
- 压缩机径向振动保护
- 泵轴窜动监测
- 大型电机轴承振动
材质构成
- 探头壳体：不锈钢
- 线圈：漆包铜线
- 电缆：同轴屏蔽
- 接头：螺纹 M10
- 密封：环氧灌封
- 螺母：不锈钢
结构特征
- 圆柱不锈钢探头 M10 螺纹
- 前端线圈
- 后端 5m 同轴电缆
- 安装螺母锁紧
- 探头密封灌封
- 同轴接头
工作原理 探头端部高频线圈通高频电流，产生高频磁场。被测金属轴表面感应涡流，涡流反作用改变线圈阻抗。前置器将阻抗变化转换为电压信号，电压与探头到轴面距离成正比。距离变化反映轴振动位移。
安装要求
- 螺纹拧入机架测量孔
- 探头端面与轴面平行
- 调整间隙在 ±1mm 线性区
- 锁紧安装螺母
- 同轴电缆接前置器
- 电缆远离动力线
- 温度 – 35℃～+120℃
- 上电用前置器间隙电压校准
使用注意事项
- 探头不可撞击
- 同轴电缆不可折弯过小
- 轴表面光滑无锈蚀
- 测量面涡流材料为铁磁
- 备件干燥存放
- 定期校验间隙
