描述

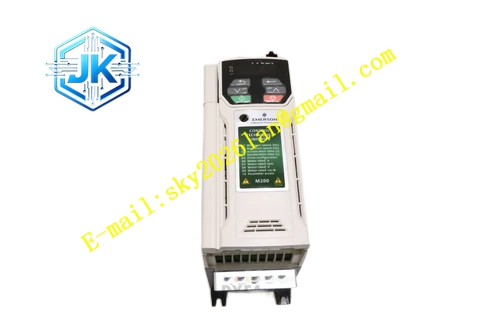

Emerson MMS3210-022-000
技术规格
- 通道数量：2 个独立测量通道
- 适配传感器：电涡流位移传感器（探头 + 前置器）
- 测量参数：轴径向振动峰峰值
- 测量量程：0~250μm
- 信号输入：-24V 前置器电压信号
- 输出信号：4-20mA 模拟量输出，每通道独立
- 继电器输出：报警继电器、危险跳闸继电器
- 供电电压：24V DC
- 工作温度：0℃~60℃
- 存储温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20，机柜 DIN 导轨安装
- 通讯接口：RS485，支持 Modbus 协议
- 认证：CE、UL
功能特点
- 双通道独立采集，两路轴振动信号互不干扰，单通道故障不会中断另一通道监测。
- 内置信号线性校正，适配不同长度电涡流探头，保证测量线性区间精度。
- 两级阈值设置，分别为报警阈值、危险跳闸阈值，阈值可软件设置。
- 继电器干接点输出，危险触点可直接接入机组 ETS 跳闸回路。
- 每通道独立 4-20mA 变送输出，将振动数值送入 DCS 系统。
- 传感器线路故障诊断，识别断线、短路、探头间隙异常，触发传感器故障报警。
- 面板 LED 指示灯，分别指示电源、通道状态、报警、危险状态、传感器故障。
- 支持 RS485 通讯，上传实时振动数值、峰值、报警事件、设备状态至上位机。
- 具备报警闭锁功能，报警状态保持，需要手动复位清除报警。
应用场景 汽轮发电机组、大型风机、压缩机、燃气轮机、工业泵等旋转机械，监测转轴径向振动，当振动超标触发预报警或者机组跳闸，保护旋转设备，防止转子碰摩、轴系损坏。
性能参数
- 测量精度：满量程 ±1%
- 信号采样频率：10kHz
- 4-20mA 输出精度：满量程 ±0.1%
- 继电器触点容量：250V AC / 5A，30V DC / 5A
- 响应时间：小于 100ms
- 传感器故障检测响应时间小于 200ms
材质构成
- 外壳：阻燃 ABS 工程塑料壳体
- PCB 基板：FR-4 阻燃玻纤电路板，三防涂覆
- 接线端子：弹簧笼式阻燃尼龙端子，铍铜合金导电弹片
- 继电器：密封电磁继电器
- 面板：透明 PC 保护视窗，丝印状态标识
结构特征 标准 DIN 导轨长条模块，正面分布状态 LED 指示灯、复位按键，上下两端布置弹簧接线端子。模块背部集成 DIN 导轨卡扣，可直接卡装在控制柜导轨，壳体侧面预留卡槽，支持多个模块并排紧密拼接。
工作原理 电涡流前置器输出电压信号送入模块输入端子，模块内部采集电路读取电压信号，换算为轴振动峰峰值。模块实时对比测量值与预设报警、危险阈值，数值超过阈值时驱动对应继电器动作。同时将振动数值转换为 4-20mA 模拟信号输出，RS485 总线同步上传数据。模块持续监测传感器回路状态，线路异常时触发传感器故障报警。
安装要求
- 模块卡装在控制柜 DIN 导轨，卡扣完全卡紧，模块之间预留少量散热间隙。
- 电涡流传感器前置器到本模块的信号电缆使用厂家指定同轴屏蔽电缆，屏蔽层单端接地。
- 信号线缆远离动力电缆，分开敷设，最小间距大于 20 厘米。
- 模块 24V 供电回路前端配置熔断器保护。
- 机柜接地可靠，接地电阻小于 4Ω。
- 接线完成后在配套软件设置探头类型、量程、报警阈值、跳闸阈值。
使用注意事项
- 不可将高压交流信号接入信号输入端子，高压会直接烧毁采集电路。
- 接入 ETS 跳闸回路的继电器回路，接线前确认触点逻辑，避免误跳闸。
- 维护操作佩戴防静电手环，静电损伤板卡内部采集芯片。
- 传感器同轴电缆严禁随意加长、对接，接头会引入干扰，造成测量漂移。
- 模块内部无现场可维修元器件，故障直接整体更换。
- 阈值修改前评估机组运行状态，在线修改参数存在误报警风险。
