描述

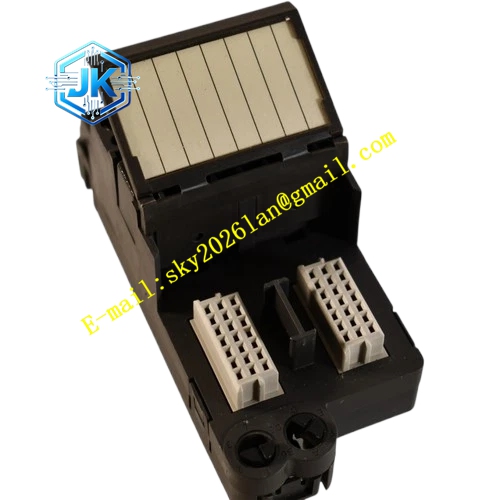

vEmerson KJ4001X1-CA1
技术规格
- 高速背板总线通信接口
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 环境相对湿度：5% ~ 95%，无冷凝
- 支持冗余通信配置
- 内置通信看门狗电路
- 支持热插拔（冗余架构下）
- 通信故障自动诊断
功能特点 实现 DeltaV 控制器与机架 I/O 模块之间双向高速数据传输。完成背板总线信号处理、数据帧打包与协议转换。看门狗电路持续监测通信链路状态，识别总线故障、模块离线、通信超时异常。前面板 LED 指示灯直观展示通信收发、链路连接、模块运行与故障报警状态。支持冗余控制器架构，关键工艺回路实现无扰切换。冗余机架配置下支持模块热插拔，在线更换不中断机架其余模块运行。
应用场景 安装在石油化工、电厂、制药、天然气处理行业 DeltaV DCS 控制机架内，用于连接 DeltaV 主控制器与 I/O 机架背板，实现控制核心与现场 I/O 硬件的数据交换。
性能参数
- 双向高速稳定数据传输，通信延迟低
- 满足实时工艺控制对通信响应速度的要求
- 工业强电磁环境下信号传输稳定
- 通信中断故障自动识别并上报
- 支持 7×24 小时不间断连续运行
材质构成 电路板基材采用阻燃玻纤环氧树脂 PCB。板载通信处理芯片、信号隔离元器件与阻容滤波元件。背板连接器采用镀金接触针脚，抗氧化，接触电阻低。前面板与结构件使用阻燃工程塑料。内置金属屏蔽层抑制外部电磁干扰。
结构特征 标准插卡式板卡结构，适配 DeltaV 机架插槽。前面板集成通信状态 LED 指示灯。机械锁扣设计，抵御机柜振动，防止模块移位、接触不良。电路板将控制器通信电路与背板总线电路分区布局，降低信号串扰。
工作原理 DeltaV 控制器发送的控制指令传输至本接口模块，模块完成通信帧处理与协议转换，通过机架背板总线将指令转发至各 I/O 模块。I/O 模块采集的现场数据、设备状态与诊断信息返回后，模块打包封装并回传至 DeltaV 控制器。板载看门狗电路持续监测总线通信质量，一旦出现通信超时或信号丢失，立即触发故障上报。
安装要求 将模块垂直插入 DeltaV 机架专用接口插槽，完全到位后扣紧机械锁扣。确保模块连接器与机架背板完全接触。机柜通风通道保持通畅。控制柜保护接地可靠连接至接地铜排。通信相关线缆与高压动力电缆分开布置。
使用注意事项 非冗余系统拆卸模块前，必须切断机架电源。搬运模块时避免电路板遭受物理撞击。防止金属碎屑落入连接器针脚。线缆检查完成后若持续出现通信故障，直接更换模块。定期检查模块状态指示灯，及时处理通信告警。禁止私自拆解模块外壳。
