描述

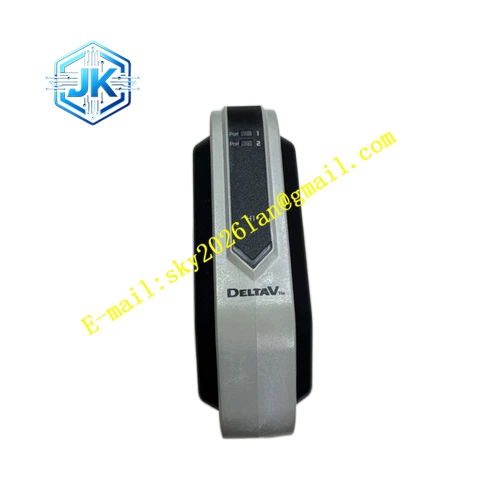

Emerson KJ3242X1‑EA1
技术规格 遵循 FF‑H1 现场总线物理层标准；总线工作电压 9‑32VDC；单网段最大允许总电流 500mA；工作温度‑40℃~+70℃；存储温度‑50℃~+85℃；湿度 5%‑95% 无凝露；防护等级 IP20；ISA G3 防腐等级；绝缘耐压 1500VDC；总线通信速率 31.25kbps。
功能特点 机械编码防错，只能匹配单路 FF‑H1 卡件；内置网段短路隔离保护单元；EMI 电磁信号滤波；支持总线终端电阻配置；网段故障诊断告警；支持 DeltaV 系统硬件资产管理识别。
应用场景 炼油、化工、制药、火电装置，所有采用 Foundation Fieldbus H1 总线架构的控制系统机柜，用于 FF‑H1 智能仪表网段机柜端接线。
性能参数 完全兼容 FF‑H1 物理层协议；短路故障快速隔离，防止整段总线瘫痪；故障状态实时上传 DCS 系统；保障 31.25kbps 总线速率稳定通信。
材质构成 阻燃改性工程塑料外壳；镀镍铜合金接线端子；玻纤环氧树脂基板；镀金对接触点；内置短路保护、滤波元器件。
结构特征 机架插槽式模块化底座；后端设置 FF‑H1 总线接线端子；前端对接 FF‑H1 卡件接口；侧边带机械锁扣与防错键位；壳体预留散热间隙。
工作原理 现场 FF‑H1 总线信号接入底座端子，经过 EMI 滤波之后传输给 FF‑H1 通信卡件。当网段出现短路故障，底座内置隔离保护单元快速切断故障支路，保护其余网段正常通信，同时将网段故障状态上传 DeltaV 控制系统。
安装要求 安装至 S 系列 I/O 机架插槽，确认机械编码匹配；使用 FF‑H1 专用屏蔽总线电缆；总线网段两端配置标准 FF 终端电阻；总线电缆禁止和动力电缆同一线槽敷设；机柜接地系统完好；禁止带电插拔底座。
使用注意事项 网段全部仪表总电流不能超过 500mA 上限；严格配置总线终端电阻，避免通信异常；防爆危险区域作业严格遵循 FF 总线防爆安装规范；定期紧固接线端子，禁止私自拆解底座。
