描述

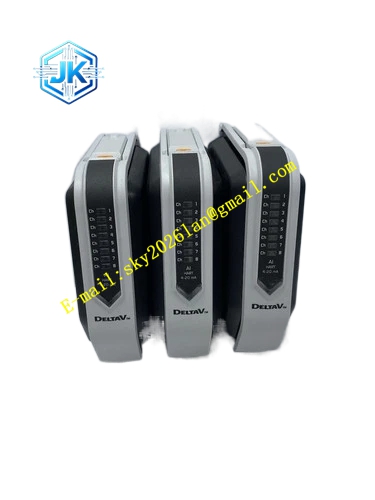

Emerson KJ3223X1-EA1
技术规格
- 通道数量：16 通道
- 适配卡件：KJ3223X1-BK1
- 额定信号：4-20mA DC，兼容 HART 信号
- 最大回路电压：32V DC
- 单通道最大电流：500mA
- 工作温度：-40℃~70℃
- 存储温度：-40℃~85℃
- 相对湿度：5%~95% 无凝露
- 防护等级：IP20，机柜内部安装
- 防爆认证：Ex nA nL IIC T4 Gc，ATEX、IECEx、FM
- 冲击与振动：10g 半正弦冲击，0.7g 振动耐受
功能特点
- 16 路独立接线端子，承接现场两线制 HART 变送器 4-20mA 信号线。
- 内置每通道限流、防浪涌保护器件，抑制现场线路感应雷击、浪涌电压。
- 扁平排线接口，快速对接 KJ3223X1-BK1 卡件，无需单独逐根接线。
- 端子带锁定弹簧结构，接线牢固，抗振动松动。
- 端子标识清晰，每通道印刷通道编号，方便现场查线。
- 外壳阻燃，具备隔离屏障，不同通道之间物理隔离。
- 危险区域配套使用，满足 Zone2 防爆回路要求。
应用场景 化工、炼油、电厂 DeltaV 系统，高密度测点场景，16 路现场 HART 压力、液位、流量变送器线缆接入本端子底座，转接至 KJ3223X1-BK1 模拟输入卡，用于工艺参数采集。
性能参数
- 信号传输损耗极低，不影响 4-20mA 与 HART 信号质量
- 浪涌保护器件可吸收线路感应过电压，保护后端 I/O 卡件
- 弹簧端子夹持力稳定，长期振动工况不会出现接线松动
材质构成
- 外壳：阻燃 PC 工程塑料
- 接线弹片：铍铜合金，表面镀金抗氧化
- 保护元件：陶瓷气体放电管、半导体限流芯片
- 排线接口：镀金扁平线缆连接器
- 底座固定支架：冷轧钢板喷塑
结构特征 长条形底座结构，正面布置 16 组弹簧接线端子，侧面配置扁平排线插座，用于连接 I/O 卡件。底座预留 DIN 导轨固定卡扣，可直接卡装在控制柜 DIN 导轨上，底座带有通道编号印刷标识。
工作原理 现场变送器 4-20mA 信号线接入底座弹簧端子，信号经过底座限流、浪涌保护器件，通过扁平排线传输至 KJ3223X1-BK1 I/O 卡件。底座不做信号转换，仅完成信号转接、回路保护，保持模拟电流与 HART 数字信号完整传输。
安装要求
- 底座卡装在控制柜 DIN 导轨，卡扣锁紧，保证固定牢靠。
- 现场屏蔽双绞线接入对应通道端子，屏蔽层统一在控制柜侧接地。
- 使用配套扁平排线连接底座与 I/O 卡件，排线不可过度弯折。
- 危险区域安装，回路能量评估完成后投运。
- 端子接线按照通道编号顺序接入，避免错接。
使用注意事项
- 不可将高压交流信号接入本底座端子，高压会击穿保护器件并烧毁后端 I/O 卡。
- 防爆区域接线操作，回路断电后方可拆装端子。
- 扁平排线不可踩踏、拉扯，排线破损会造成信号中断。
- 底座必须与 KJ3223X1-BK1 卡件配套使用，不可混用其他型号 I/O 卡。
- 定期检查弹簧端子，长期振动环境端子弹片疲劳会造成接触不良。
