描述

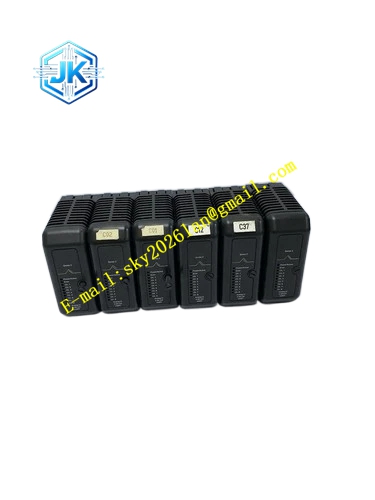

Emerson KJ3211X1-BA1
技术规格
- 通道数量：8 通道独立模拟输入
- 标准信号：4-20mA 直流电流信号
- 通信协议：HART5、HART7 全兼容
- 电气隔离：1500VDC 通道隔离
- 工作功耗：3.6W
- 工作温度：-40℃～+70℃
- 湿度：5%～95% 无凝露
- 环境等级：ISA G3 防腐
功能特点 8 通道完全独立采集，互不干扰；每通道独立诊断断线、短路、超量程；支持 HART 多变量读取；支持在线热插拔；支持高精度工程值自动换算；支持 SOE 事件时间戳记录；通道可单独启用、禁用、组态量程。
应用场景 化工反应装置、油气集输装置、电厂锅炉与汽机系统、水处理装置、制药自动化生产线，用于全部 4-20mA 智能变送器信号采集。
性能参数 满量程精度 ±0.05%；高速模数转换；HART 通信稳定无丢包；支持长期温漂自动补偿；信号抗干扰能力强。
材质构成 金属加固前面板；高精密玻纤电路板；镀金金手指接口；工业级高精度 AD 转换芯片；阻燃外壳。
结构特征 标准机架插卡式结构；面板多 LED 状态指示灯；后端金手指对接本地总线；侧边带防错卡扣，防误插。
工作原理 现场 4-20mA 模拟电流信号进入卡件隔离电路，经高精度模数转换为数字信号，上传控制器。卡件解调叠加在电流上的 HART 数字信号，实现仪表参数读写与诊断，同时实时监测回路电气状态判断故障。
安装要求 必须配套专用 S 系列 AI 端子底座；屏蔽线缆单端接地；信号线远离动力电缆；卡件完全插入卡槽锁紧；机柜接地良好。
使用注意事项 禁止超负载回路接入；禁止带电插拔；远离变频器强干扰源；禁止拆解卡件；防爆区域按防爆规范施工。
