描述

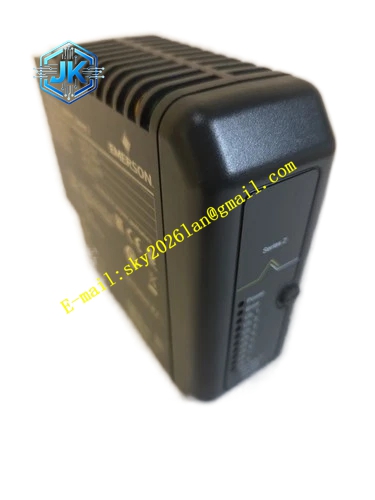

Emerson KJ3206X1-BA1
技术规格
- 适配系统：DeltaV SIS 安全仪表系统
- 安全等级：SIL3，符合 IEC61508、IEC61511
- 架构：三重冗余 TMR 架构
- 工作环境温度：0℃~60℃
- 储存温度：-40℃~85℃
- 相对湿度：5%~95%，无凝露
- 防护等级：IP20
- 供电：SIS 机架背板 24VDC 供电
- 安装形式：插件式 SIS 机架模块
功能特点 接收 SIS I/O 模块采集的现场过程信号，执行安全联锁逻辑运算，输出联锁控制指令。 三重化 TMR 冗余架构，三路独立运算单元对结果表决，单点硬件故障不会造成错误联锁。 内置全硬件自诊断，实时监测三路运算单元、内存、通信总线故障。 逻辑程序存储在非易失存储器，断电后程序不丢失。 前面板 LED 指示灯，显示模块运行状态、故障状态、表决状态。 支持与 SIS 通信模块、DCS 系统进行数据交互，上传联锁动作、故障报警信息。 支持工程师站在线下装逻辑程序、在线诊断。
应用场景 化工、油气、炼油装置 SIS 安全控制柜，作为 ESD 紧急停车系统、FGS 火气保护系统核心控制器，执行安全联锁逻辑运算。
性能参数 三重单元同步运算，表决运算响应速度满足安全联锁时序要求。 硬件诊断覆盖率达到 SIL3 标准。 逻辑程序扫描周期稳定，扫描时间可控。 三重单元数据同步可靠，单通道故障不影响整体逻辑运算。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层安全 PCB 电路板。 三组独立安全处理芯片、表决电路、内存芯片。 镀金铜合金背板连接器触点。 内置隔离、稳压、浪涌保护元器件。
结构特征 插件式模块，适配 DeltaV SIS 机架逻辑解算器槽位。 前面板布置运行指示灯、故障指示灯、表决状态指示灯。 两侧导向滑轨与弹簧锁扣，插入机架自动锁紧。 后部多针镀金连接器对接 SIS 机架背板总线。 壳体开设散热槽，配合机柜通风实现散热。
工作原理 SIS I/O 模块采集的现场信号，通过背板总线送入 KJ3206X1-BA1 逻辑解算器。模块内部三组独立运算单元同步执行同一套安全逻辑程序，三路运算结果送入硬件表决电路，取多数结果作为最终逻辑输出。表决后的联锁指令下发至 SIS 数字量输出模块，驱动现场执行机构。模块持续诊断三路硬件单元，任意一路出现故障，系统触发故障报警，三重架构降级运行，保证安全功能持续有效。
安装要求 佩戴防静电手环，模块推入 SIS 机架指定槽位，确认锁扣锁紧。 工程师站识别硬件，下装安全逻辑程序，执行逻辑仿真测试。 机柜可靠保护接地。
使用注意事项 拆装模块佩戴防静电手环，禁止触碰后部镀金触点。 逻辑程序下装前完成离线仿真测试，确认逻辑无误。 禁止在生产运行状态下随意下装或修改安全逻辑。 禁止拆解模块外壳，硬件故障直接整体更换。
