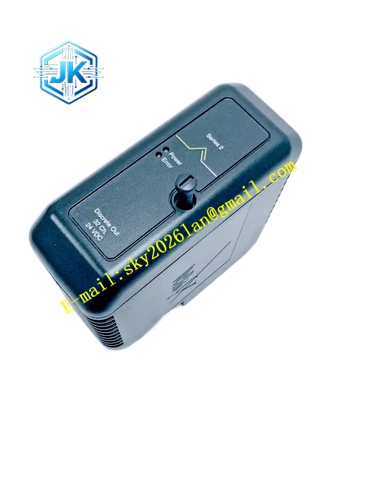

Emerson KJ3204X1-BA1
技术规格
- 通道数量：16 通道数字输出
- 输出类型：24VDC 有源输出
- 单通道短路保护
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
- 支持通道开路诊断、负载检测
- DeltaV 背板高速通信总线
功能特点 每一路输出通道配备独立硬件短路保护，现场线路短路时仅关闭故障通道，其余通道维持正常输出。卡件实时检测通道负载状态，现场负载断线时上传开路告警至 DCS 操作站。通道状态 LED 指示灯，每通道独立状态显示。卡件支持热插拔，在线维护无需停机。内置输出状态保持功能，系统通信中断时可维持输出状态。光电隔离设计，隔离现场负载侧干扰，保护 DCS 背板回路。
应用场景 化工、油气、电厂 DeltaV 控制系统，控制电磁阀、泵启停、阀门开关、现场报警灯等开关型执行设备。
性能参数
- 单通道输出驱动能力稳定，带载能力恒定
- 短路保护响应速度快，瞬间限制故障通道电流
- 通道隔离强度高，阻挡现场反向电动势干扰
- 背板通信延迟低，控制指令下发实时稳定
- 长期运行通道输出状态准确，无误动作
材质构成 阻燃工程塑料外壳。内部多层阻燃玻纤环氧树脂 PCB 板。集成光电隔离芯片、功率驱动器件、采样电阻、状态 LED 灯。背板连接器镀金铜合金，配套端子底座为阻燃 PA 塑料，接线端子镀镍铜合金。
结构特征 标准 DeltaV 机架插卡式结构，适配 I/O 机架插槽。卡件正面布置 16 路通道 LED 指示灯与模块状态指示灯。两侧配备导轨与机械锁扣，锁紧后固定在机架，抵抗振动。后端镀金背板连接器对接机架总线。前端配套端子底座接入现场执行器线缆。
工作原理 DCS 控制器将开关控制指令通过机架背板总线发送至本卡件。卡件本地处理器接收指令，驱动对应通道功率输出回路，输出 24VDC 信号驱动现场负载。采样回路持续监测每一路输出通道电流，识别开路或者短路故障，故障信息上传 DCS 系统。光电隔离单元隔离现场侧与 DCS 系统侧，防止现场浪涌损坏背板电路。
安装要求 卡件沿导轨插入 DeltaV I/O 机架插槽，锁紧机械锁扣。现场执行器线缆屏蔽层单点接地，动力线缆与信号线缆分开敷设。端子接线严格遵循极性标识。卡件上下预留通风间隙，散热通道保持通畅。
使用注意事项 接线前确认现场负载断电。严禁接入超过额定电压的外部电源至输出端子。定期紧固端子接线，防止振动松脱。不可使用本卡直接驱动大功率电机，需要中间继电器隔离。清理灰尘使用干燥压缩空气，禁止液体清洁。更换卡件前评估工艺回路风险，必要时将回路切至手动。
