描述

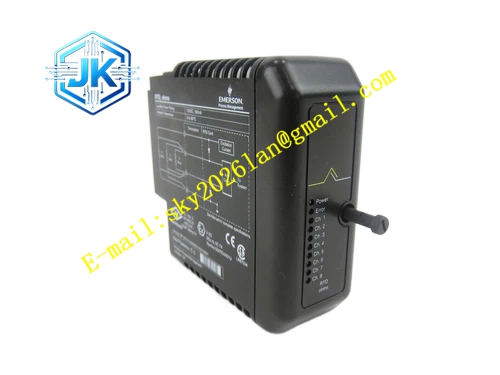

Emerson KJ3002X1-BA1
技术规格：
- 品牌： Emerson
- 产品系列： DeltaV DCS
- 产品类型： 模拟量输入卡（2线制/4线制 AI，4-20mA HART）
- 通道数： 8 通道
- 输入信号： 4-20mA（支持 2 线制和 4 线制）
- 通信协议： HART
- LocalBus 功率： 12 VDC，150mA
- 总线现场功率： 24 VDC，300mA
- 现场电路额定值： 24 VDC，32mA
- 环境温度： 0°C 至 60°C
- 相对湿度： 5%–95%（无冷凝）
- 抗冲击： 10g 半正弦波，11ms
- 抗振动： 5–16Hz 时 1mm 峰峰值；16–150Hz 时 0.5g
- 空气污染物等级： ISA-S71.04-1985 G3 级
- 防护等级： IP20
- 危险区域认证： II 3 G Ex nL IIC T4（Nemko No. 02ATEX431U）
- 端子块键位： A1
- 产品认证： CE
功能特点：
- 8 通道 4-20mA 输入： 可同时采集 8 路 4-20mA 模拟电流信号
- 2线制/4线制兼容： 同时支持 2 线制和 4 线制变送器连接
- HART 通信支持： 支持 HART 协议，实现与智能变送器的双向数字通信，可读取设备诊断信息、修改设备参数
- 危险区域适用： 通过 ATEX 认证，适用于 Zone 2 危险区域
- 高抗干扰能力： 工业级设计，具备优异的抗电磁干扰能力
- 旋转键控系统： 确保 I/O 卡件与端子块之间的兼容性
- 无需校准： 出厂已校准，安装后无需额外校准操作
- 高可靠性： 平均故障间隔时间长，故障修复时间短
应用场景：
- 石油天然气： 压力、流量、温度、液位等过程变量采集
- 化工行业： 反应釜、管道、储罐等过程参数监测
- 电力行业： 锅炉、汽轮机、辅机等设备参数监测
- 水处理： 水质、流量、液位等参数监测
- 制造业： 生产线过程变量的精确采集
- 食品和饮品： 生产过程参数监测和控制
性能参数：
- 通道数： 8 通道
- 输入信号： 4-20mA
- 通信协议： HART
- 环境温度： 0°C 至 60°C
- 相对湿度： 5%–95%（无冷凝）
- 防护等级： IP20
- 危险区域认证： II 3 G Ex nL IIC T4
材质构成：
- 工业级 A/D 转换芯片
- HART 调制解调电路
- 高品质多层 PCB 电路板
- 工业级连接器组件
- 模块化金属外壳
结构特征：
- DeltaV 标准机架插拔式卡件
- 背板连接器接口
- 前端 4-20mA 输入接线端子
- 通道状态指示 LED
- 旋转键控定位系统（键位 A1）
- 产品标签标注序列号和制造日期
工作原理：
KJ3002X1-BA1 通过前端端子接收现场变送器输出的 4-20mA 模拟电流信号，经内部信号调理电路进行采样和转换后，由高精度 A/D 转换器将模拟电流信号转换为数字量，再通过背板总线传输给 DeltaV 控制器进行过程变量的显示、记录和控制。同时通过叠加在 4-20mA 信号上的 HART 数字通信信号，实现与智能变送器的双向数据交换，可读取设备状态、诊断信息和配置参数。
安装要求：
- 插入 DeltaV I/O 机架对应插槽
- 正确连接 4-20mA 信号线缆（2线制或4线制）
- 确保端子块键位设置为 A1 以匹配卡件
- 在危险区域使用时，参照文档 12P2046 “DeltaV Scalable Process System Zone 2 Installation Instructions” 进行安装
- 现场供电在拆卸或连接设备前必须断开
使用注意事项：
- 在系统带电情况下每次仅允许拔出一个卡件
- 在危险区域使用时，需完成所有能量限制节点的 I/O 回路评估
- 与 KJ1501X1-BC1 系统双 DC/DC 电源配合使用时，输入电源的主电路布线电感须小于 23μH
- 该卡件不含用户可维修部件，不得拆解
- 无需校准，安装后即可使用
- 安装和更换卡件时注意防静电保护
- 定期检查通道状态指示灯确认运行正常
