描述

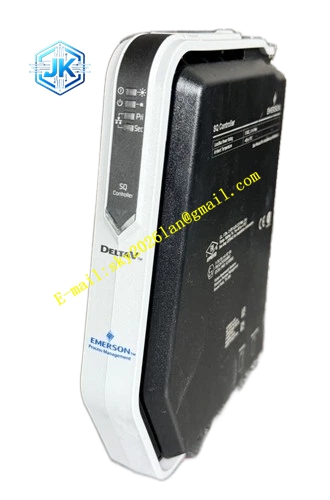

Emerson KJ2005X1-SQ1
技术规格 单通道 RS232/RS485 软件可配置；本地总线供电 12VDC；整机功耗 2.8W；工作温度‑40℃~+70℃；存储温度‑50℃~+85℃；湿度 5%‑95% 无凝露；IP20 防护等级；ISA G3 防腐等级；通道电气隔离。
功能特点 单路串行通信通道，软件切换接口类型；支持 Modbus RTU 主从模式；独立通道故障诊断；通信超时告警；支持热插拔；面板 LED 指示灯显示收发状态；支持 DeltaV 系统硬件资产识别。
应用场景 化工、火电 DCS 系统，连接在线分析仪、无纸记录仪、第三方控制器、振动监测仪表，实现串口设备数据接入 DeltaV。
性能参数 最高波特率 115200bps；通道隔离耐压 1500VDC；通信稳定，具备断线检测；支持长期不间断运行。
材质构成 金属加固前面板；玻纤环氧树脂电路板；镀金金手指触点；光电隔离元器件；工业串口收发芯片；阻燃塑料外壳。
结构特征 机架插卡式模块化卡件；前面板配置 LED 指示灯，显示模块运行、故障、串口收发状态；后端金手指对接控制器机架本地总线；侧边机械防错卡扣。
工作原理 模块接收 DeltaV 控制器下发的通信指令，通过 RS485/RS232 串口和第三方仪表设备收发数据，完成协议转换，将现场设备数据转换成 DeltaV 内部数据上传控制器。模块持续监测串口通信链路状态，通信中断时向 DCS 系统发送报警信息。
安装要求 安装在 DeltaV 控制器机架槽位；串口线缆使用屏蔽专用通信电缆；通信线缆远离动力电缆；机柜接地良好；禁止带电插拔模块。
使用注意事项 RS485 总线末端按需配置终端电阻；长距离通信优先选用 RS485 模式；不可使用普通非屏蔽电话线替代专用串口电缆；防爆危险区域严格遵循防爆安装规范；禁止私自拆解模块外壳。
