描述

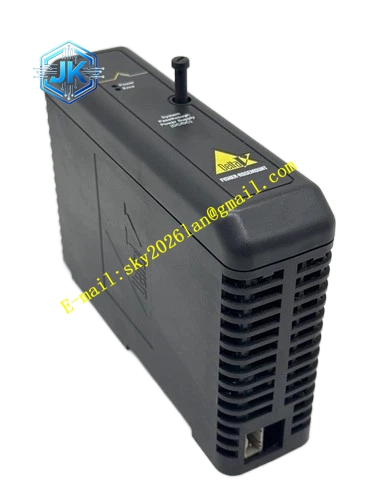

Emerson KJ1501X1‑BB1
技术规格
- 适配系统：DeltaV M 系列机架
- 输入电压：24VDC 直流
- 输出：机架背板多路直流工作电压
- 工作环境温度：0℃‑60℃
- 储存温度：‑40℃‑85℃
- 相对湿度：5%‑95%，无凝露
- 防护等级：IP20
- 安装形式：机架插件式电源模块
- 保护功能：过压保护、过流保护、短路保护
功能特点 将外部 24VDC 输入转换为机架背板多路稳定直流电压，为机架内全部功能卡件供电。 完善电气保护，过压、过流、短路发生时立刻启动保护，避免损坏机架其他硬件。 支持多模块冗余并联，单台电源发生故障，其余电源承接全部负载，机架不停电。 内置硬件自诊断，电源异常触发系统故障报警。 前面板 LED 指示灯显示电源运行状态与故障状态。 维护模式支持模块热插拔，在线更换故障电源。
应用场景 DeltaV DCS 控制机架、I/O 机架内部供电单元，广泛应用于化工、炼油、火力发电厂 DCS 自动化控制柜。
性能参数 输出电压纹波小，为机架各类卡件提供干净稳定供电。 保护动作响应迅速，快速隔离故障。 冗余并联模式负载自动均衡分配。 额定温湿度条件下支持长期不间断连续运行。
材质构成 阻燃工程塑料前面板，LED 观察窗口。 阻燃玻纤环氧多层功率 PCB 电路板。 DC‑DC 功率变换元器件，功率电感、滤波电容。 镀金铜合金背板连接器触点，抗氧化镀层。
结构特征 插件式电源模块，适配 DeltaV 机架电源专用槽位。 前面板布置电源运行指示灯、故障报警指示灯。 两侧导向滑轨、弹簧锁扣，插入机架自动锁紧。 背部镀金多针连接器对接机架背板电源回路。 壳体开设大面积散热通风槽，依靠自然对流散热。
工作原理 外部 24VDC 直流电源接入模块，内部 DC‑DC 变换电路转换成机架背板所需多路直流电压，通过背板分配至机架各个功能模块。 内部监测电路持续检测输出电压、输出电流，发生过压、过流、短路故障，立刻启动保护，同时输出故障报警信号上传 DCS 系统。 冗余并联工况，多台电源模块负载自动均分，单台电源失效，其余电源承接全部机架负载，保证机架不间断供电。
安装要求 模块沿机架导轨推入机架电源槽位，锁紧机械锁扣，确认背板连接器完全咬合。 外部 24VDC 供电线缆线径匹配电源功率，接线端子紧固牢靠。 电源模块周边预留充足通风空间，禁止遮挡散热通风槽，线缆不得阻挡风道。 冗余并联安装严格遵循硬件手册规范。 上电确认电源运行指示灯正常，机架全部模块供电正常。 机柜完成保护接地。
使用注意事项 拆装模块佩戴防静电手环，禁止触碰背板镀金触点。 外部输入电压严格维持额定 24VDC，禁止接入高压电源。 热插拔操作仅允许在系统维护模式执行。 定期巡检电源面板指示灯，故障报警及时处置。 禁止拆解电源模块外壳，内部包含功率元器件，硬件损坏直接整体更换。
