描述

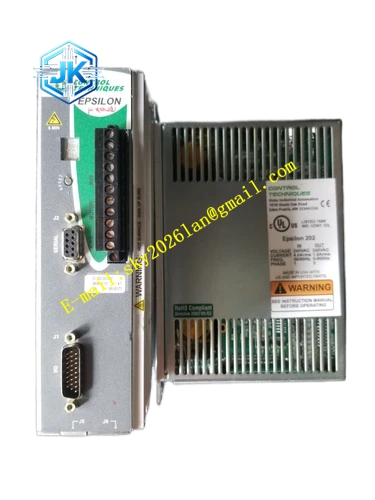

Emerson EI-202-00-000
技术规格
- 供电：‑24V DC
- 输出信号：负电压线性输出
- 线性量程：0.25mm 至 2.25mm
- 频率响应：0Hz 至 10kHz
- 工作温度：‑40℃至 85℃
- 存储温度：‑50℃至 100℃
- 防护等级：IP65
- 适配探头：配套标准 8mm 电涡流探头
- 认证：CE、ATEX Zone2
功能特点
- 射频振荡电路驱动电涡流探头，检测探头与金属转轴之间间隙变化。
- 输出连续线性电压信号，信号直接送入 TSI 监测卡件。
- 具备断线检测功能，探头电缆断线时输出固定故障电压，供 TSI 系统识别故障。
- 电路温度补偿设计，降低温度变化带来测量漂移。
- 金属外壳屏蔽，抑制现场电磁干扰。
- 适配标准延长电缆，可在探头与前置器之间延长信号传输距离。
应用场景 汽轮机组、大型压缩机、燃气轮机 TSI 监测系统，安装在机组机柜内部或者现场防爆接线盒，配合电涡流探头测量轴振、轴向位移、转轴偏心、键相信号，广泛应用于电厂、炼油化工关键旋转机组保护。
性能参数
- 线性精度：满量程 ±1%
- 输出阻抗低，适合长距离信号传输至 TSI 卡件
- 温度漂移指标：每摄氏度漂移小于满量程 0.05%
- 线缆故障检测：探头开路、短路均可识别
材质构成
- 外壳：压铸铝合金，环氧喷涂
- 电路板：FR‑4 玻纤板，三防涂覆
- 接线端子：铜合金，阻燃尼龙
- 射频接口：镀金同轴 BNC 接头
结构特征 长方体金属外壳，外壳两端分别设置 BNC 射频接口与接线端子。BNC 接口连接延长电缆与探头，接线端子接入‑24V 供电以及信号输出线。外壳预留安装孔，使用螺栓固定在安装底板上，外壳具备接地端子。
工作原理 前置器内部射频振荡器产生高频交变电流，通过同轴电缆输送至探头线圈。探头线圈产生交变磁场，靠近金属转轴时产生涡流，涡流消耗磁场能量。探头与转轴间隙改变，线圈阻抗随之变化。前置器检测阻抗变化，转换为对应的电压输出，电压值和探头‑转轴间隙保持线性关系，TSI 卡件读取电压换算成间隙数值。电缆断线时电路触发故障输出，上报通道故障。
安装要求
- 前置器优先安装在控制柜内，如现场安装必须放置在防爆密封接线盒内。
- 固定底板保持良好接地，外壳接地端子可靠连接保护地。
- 同轴延长电缆不可弯折过小半径，严禁挤压、踩踏电缆。
- 信号电缆和动力电缆分开敷设，间距大于 20 厘米。
- BNC 接头拧紧，保证射频回路接触良好。
- 供电接线核对极性，极性接反直接造成前置器损坏。
使用注意事项
- 配套探头、延长电缆、前置器必须成套标定，不可随意更换不同长度电缆。
- 同轴电缆禁止随意截断，截断会破坏标定参数，造成测量偏差。
- 安装维护佩戴防静电手环，静电会损坏射频电路。
- 定期检查 BNC 接头，振动环境下接头容易松动，出现信号跳变。
- 前置器外壳不可以开盖，内部电路无现场可维修部件。
