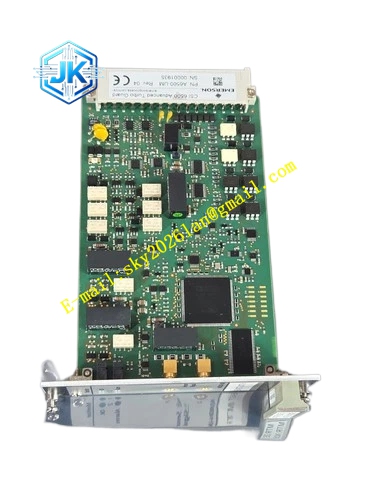

产品简介：A6500-CC 是 AMS 6500 ATG 系统的中央通信网关，作为 ModBus 与机架接口模块，从机架内所有 A6500 ATG 监测卡件读取参数，并通过 ModBus TCP/IP、ModBus RTU（串行）和 OPC UA 协议将数据输出至 DCS、PLC、SCADA 等第三方系统。该卡同时负责整个系统的配置管理以及与 AMS Machine Works 预测分析软件的通信。支持冗余通信路径，多种协议可同时配置使用。该卡还为保护机架上的本地图形显示器供电，提供机器和仪表读数。

分类：
获取报价/现货咨询
电话 19084694177
微信 19084694177
邮箱 sky2026lan@gmail.com
微信二维码
微信扫码

描述

Emerson A6500-CC

技术规格：

  • 通信协议：ModBus TCP/IP、ModBus RTU（串行）、OPC UA
  • RS-485 串行接口：最多 6 条总线分支，符合 EIA485 标准，最大数据速率 512 kbit/s；ModBus RTU 波特率 9600 或 19.2 kBaud；电压 200 mV 峰值，额定电流 1.6 mA，额定功率 0.4 mW
  • 以太网接口：RJ45 连接器，10/100 Mbit 数据速率，最大电缆长度 100 m，电压 2V 峰值，额定电流 100 mA，额定功率 200 mW
  • USB 接口：USB Type B 插座，12 Mbit/s 数据速率，接口接地
  • ModBus 寄存器：2000 个自由分配寄存器
  • 时间同步：SNTP 网络时间同步
  • 存储介质：内置 SD 卡，支持 AMS 6500 ATG 预测功能（32 GB）
  • 供电：+24 VDC（由机架背板供电），双冗余输入
  • 功耗：最大 4 W
  • 槽位规格：3RU/4HP，1 槽位插入式模块
  • 板卡尺寸：PCB/EURO 卡格式，符合 DIN 41494，100 × 160 mm（3.937 × 6.300 in）
  • 重量：约 170 g（不含包装）

功能特点：

  • 3U 尺寸 1 槽位插入式模块，较传统 6U 卡件节省一半机柜空间
  • API 670 合规，支持热插拔
  • 密码保护用户配置
  • 自诊断功能：监测硬件、电源输入、硬件温度
  • 内置 SD 卡支持 AMS 6500 ATG 预测功能
  • SNTP 时间同步
  • 2000 个自由分配 ModBus 寄存器
  • 支持 ModBus TCP/IP、ModBus RTU、OPC UA 同时配置或冗余路径使用
  • 为机架本地图形显示器供电
  • 前面板 OK（绿色）和 Data（黄色）LED 指示灯

应用场景：蒸汽轮机、燃气轮机、压缩机、水轮机等涡轮机械的保护系统通信网关；用于将机械健康参数无缝集成至 DCS/PLC/SCADA 控制环境；支持与 AMS Machine Works 预测分析软件通信。

性能参数：

  • 以太网速率：10/100 Mbit/s
  • RS-485 最大数据速率：512 kbit/s
  • ModBus RTU 波特率：9600 / 19200 bit/s
  • USB 速率：12 Mbit/s
  • 功耗：最大 4 W

材质构成：PCB/EURO 卡格式，符合 DIN 41494；三防涂层材料为 HumiSeal 1B31 EPA，符合 IPC-CC-830B 和 IPC-A 610 标准；金属前面板。

结构特征：

  • 板卡尺寸：100 × 160 mm（3.937 × 6.300 in）
  • 槽位规格：3RU/4HP
  • 重量：约 170 g（不含包装）
  • 安装方式：插入式 Eurocard，安装于 A6500-SR、A6500-RR 或 A6500-FR 机架的通信卡槽位
  • 前面板配备 RJ45 以太网接口、USB Type B 接口、OK/Data LED 指示灯

工作原理：A6500-CC 通过机架背板总线与所有 A6500 ATG 监测卡件通信，实时读取各卡件的测量值、报警状态和健康诊断数据。数据经处理后通过以太网（ModBus TCP/IP、OPC UA）或串行 RS-485（ModBus RTU）输出至外部控制系统。SD 卡存储预测分析数据供 AMS Machine Works 软件读取。SNTP 客户端实现系统级时间同步。该卡同时作为系统配置接口，通过 USB 或以太网连接配置软件进行卡件参数设置。

安装要求：

  • 插入 A6500-SR/A6500-RR/A6500-FR 机架的通信卡槽位（A6500-RR：槽位 CD12 为主，CD13 为冗余；A6500-SR：槽位 CD13 为主，CD14 为冗余）
  • 支持热插拔
  • 单通信卡安装时建议使用左侧槽位；冗余系统时主卡左置、副卡右置
  • 以太网电缆最大长度 100 m

使用注意事项 / 环境条件：

  • 工作温度：-20° 至 70°C（-4° 至 158°F，强制冷却）；-20° 至 55°C（-4° 至 131°F，无强制冷却）
  • 存储温度：-40° 至 85°C（-40° 至 185°F）
  • 相对湿度：5 – 95%，无凝结
  • 防护等级：IP20（IEC 60529）
  • 三防涂层：ISA-S71.04-1985 空气污染物 G3 等级
  • 振动：IEC 60068-2-6，0.15 mm（10 – 55 Hz），20 m/s²（55 – 150 Hz）
  • EMC：IEC 61326-1
  • 防爆认证：ATEX II 3G Ex nA nC IIC Gc（T4 温度等级）；IEC-Ex；CSA Class I Division 2, Groups A/B/C/D, T4 / Class 1 Zone 2 Ex nA nC IIC T4 Gc；EAC-Ex；CCC-Ex；CCOE PESO India；KTL Korea
  • 其他认证：CE（EMC-EN61326-1、2014/30/EU、2014/34/EU、2011/65/EU）、CSA、UL、DNV GL 船级社认证
  • 配置密码保护
