描述

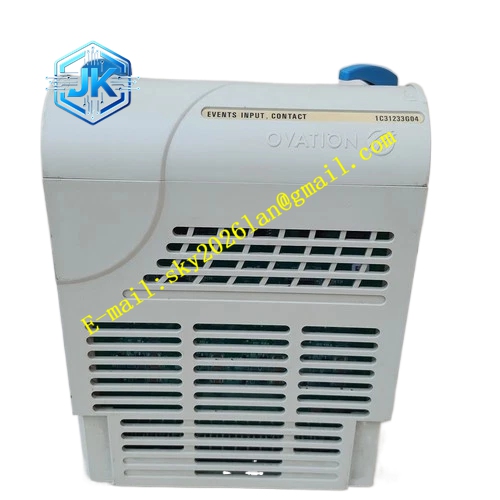

Emerson 1C31233G04
技术规格
- 通道数量：32 路数字输入通道
- 额定输入电压：24VDC
- 通道光电隔离
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 环境相对湿度：5% ~ 95%，无冷凝
- 支持通道状态 LED 指示、线路故障诊断
功能特点 32 路高密度开关量采集，节省机柜安装空间。各通道独立光电隔离，隔离现场回路与系统总线，消除地环路干扰。硬件回路诊断，识别线路断线、短路故障。前面板 LED 指示灯展示模块供电、运行、故障以及每一路通道状态。可软件配置输入信号滤波，消除现场触点抖动干扰。单通道故障不会影响其他通道信号采集。冗余机架配置下支持模块热插拔。
应用场景 火电、化工、垃圾焚烧厂 Ovation 控制柜、远程 I/O 机柜，采集泵、风机、阀门位置反馈，现场开关触点、设备报警信号。
性能参数
- 开关状态识别稳定，触点防抖效果良好
- 电磁干扰抑制能力强
- 信号采集响应速度满足工艺监控需求
- 支持 7×24 小时不间断长期运行
材质构成 阻燃玻纤环氧树脂 PCB 基板。光电耦合器件、采样电阻电容。背板连接器镀金触点，抗氧化。接线端子导体为铜合金，阻燃塑料绝缘基座。前面板采用高强度阻燃工程塑料。
结构特征 标准插卡式板卡，适配 Ovation 机架插槽。前面板集成现场接线端子与 LED 状态指示灯。机械锁扣，防止机柜振动造成模块松动。电路板通道分区布局，降低通道之间信号串扰。
工作原理 现场开关信号经接线端子送入模块，经过浪涌保护、光电隔离、信号整形处理，转换为标准数字信号。数字信号通过机架背板总线传输至 Ovation 控制器。模块持续巡检全部通道回路，一旦检测断线、短路等异常，立即将故障信息上传至操作员站。
安装要求 模块垂直插入 Ovation 机架指定插槽，锁紧机械卡扣。现场信号线选用屏蔽双绞线，信号线和高压动力电缆分开桥架敷设。机柜保护接地可靠连接至接地铜排。模块四周预留通风空间。
使用注意事项 接线前确认通道定义，严禁接入超出额定电压的信号。定期检查接线端子紧固状态，清理表面积尘。保持模块通风孔通畅。禁止私自拆解模块外壳。故障通道出现时及时排查现场线路。
