描述

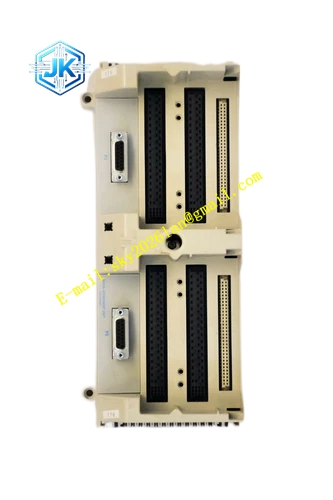

Emerson 1C31206G01
技术规格
- 适配 DeltaV 继电器输出 I/O 卡件
- 支持无源干接点信号转接
- 内置浪涌吸收保护元件
- 工作环境温度：0℃ ~ 60℃
- 存储温度：-40℃ ~ 85℃
- 相对湿度：5% ~ 95%，无冷凝
功能特点 多路独立接线端子，更换继电器 I/O 卡件无需拆除外部现场电缆。内置浪涌吸收元件，吸收感性负载断开产生反向高压，保护卡件内部继电器触点。端子分组布局，方便逐路回路通断测试。预留接地端子，屏蔽线缆单点接地。防松螺丝端子，耐受机柜长期振动，避免联锁回路虚接。
应用场景 石油化工、电厂 DeltaV 控制柜，配套继电器输出卡，用于机组联锁跳闸回路、紧急停机回路、现场声光报警回路接线。
性能参数
- 干接点信号传输接触稳定，联锁动作无延迟
- 浪涌吸收能力强，降低继电器触点烧蚀概率
- 振动工况下端子不易松动，保障联锁回路可靠性
- 绝缘强度稳定，满足安全联锁回路要求
材质构成 阻燃工程塑料基座。铜合金镀金接线端子。内置压敏电阻、浪涌吸收器件。多芯内部屏蔽连接线。阻燃塑料外壳。
结构特征 DIN 导轨安装底座，固定在控制柜导轨。前端螺丝接线端子，后端专用连接器对接 I/O 卡件。卡扣式外壳，拆装维护便捷。每通道印刷通道编号。
工作原理 DeltaV 继电器卡输出无源干接点信号，通过后端连接器传输到底座，再由底座前端接线端子连接外部联锁回路。底座内置浪涌吸收元件，吸收感性负载断开时产生反向电动势，保护 I/O 卡内部继电器。底座仅做信号转接与线路防护，不参与联锁逻辑运算。
安装要求 底座卡装在控制柜 DIN 导轨，锁紧卡扣。外部回路电缆接入端子，屏蔽线单点接地。后端连接器对准 I/O 卡件插接到位。全部接线端子拧紧。
使用注意事项 联锁回路接线完成后必须执行联动测试。严格控制外部回路负载，不可超过继电器额定容量。定期检查端子有无烧蚀、松动。禁止超额定负载接入外部回路。
