描述

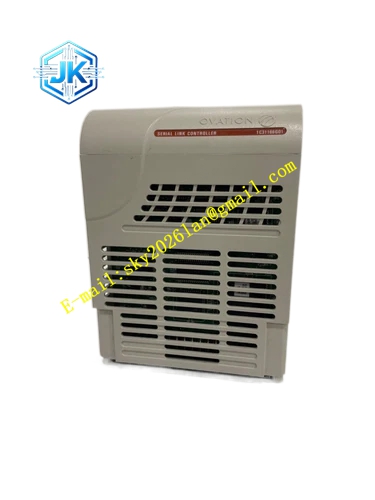

Emerson 1C31166G01
技术规格：
- 品牌： Emerson
- 产品系列： Ovation DCS / 1C31 系列
- 产品类型： 串行链路控制器模块（LC 卡）
- 处理器： 16 位处理器（80C186）
- 静态随机存储器： 1MB
- EPROM： 64KB
- 非易失性存储器： 256KB
- 串行端口： RS-232 或 4 线 RS-485 电流隔离 COM1 兼容串行端口
- 编程端口： 非隔离型 RS-232 串口，可与 IBM 兼容机通信
- 供电电压： 24V DC
- 工作温度： -40°C 至 +70°C
- 尺寸： 482.6mm × 88.9mm × 170.2mm
- 重量： 约 2kg
功能特点：
- 多协议串行通信： 支持 RS-232、RS-422、RS-485 多种串行通信标准
- 电流隔离： COM1 串行端口具备电流隔离功能，提高通信安全性
- 大容量存储： 1MB SRAM + 64KB EPROM + 256KB 非易失性存储器
- IBM 兼容： 16 位 80C186 处理器可执行 IBM 兼容机代码
- 编程端口： 提供附加编程/HMI 端口，方便与计算机连接和交互
- 高密度输入： 支持 16 个模拟和 8 个数字输入通道
- 16 位模拟分辨率： 模拟输入范围 -40V 至 +40V，分辨率 16 位
应用场景：
- 电力行业： 火电厂、燃气轮机电站 DCS 系统与第三方设备通信
- 石油化工： 炼油装置、化工生产线过程控制回路通信
- 冶金行业： 冶金轧制、热处理自动化生产线数据链路
- 过程控制： 石油天然气、化工、发电等行业的工艺参数监测和控制
性能参数：
- 处理器： 16 位 80C186
- SRAM： 1MB
- EPROM： 64KB
- 非易失性存储器： 256KB
- 模拟输入分辨率： 16 位
- 数字输入电压： 0V 至 24V DC
材质构成：
- 工业级电子元器件
- 80C186 处理器
- 高品质多层 PCB 电路板
- 工业级连接器组件
- 模块化外壳
结构特征：
- Ovation 标准机架插拔式卡件
- 背板连接器接口
- RS-232/RS-485 串行端口
- 编程/HMI 端口
- 状态指示组件
工作原理：
1C31166G01 通过背板与 Ovation 控制器连接，接收控制器需要发送给第三方设备的数据，将其转换为 RS-232、RS-422 或 RS-485 串行协议格式后通过串行端口发送出去。同时接收来自第三方设备的串行数据，转换为 Ovation 系统内部格式后通过背板传输给控制器，实现双向数据通信。
安装要求：
- 插入 Ovation 控制器机架对应插槽
- 配套使用特性模块 1C31169G01（RS-232 链接）或 1C31169G02（RS-485/RS-422 链接）
- RS-232 应用端口电缆长度须小于 10 米
- 确保供电电压为 24V DC
使用注意事项：
- 确认模块与 Ovation 系统版本兼容
- 注意 RS-232 端口电缆长度限制
- 确保串行通信参数（波特率、数据位、停止位等）配置正确
- 安装和更换模块时注意防静电保护
