描述

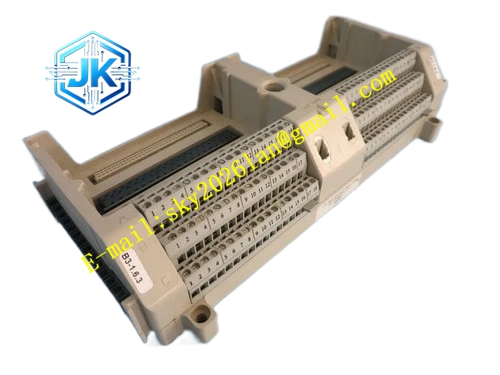

Emerson 1B30035H01
技术规格
- 以太网接口：双 RJ45
- 通信速率：100Mbps
- 背板总线供电：5VDC
- 工作温度：-40℃~+70℃
- 存储温度：-50℃~+85℃
- 湿度：5%~95% 无凝露
- 防护等级：IP20
- ISA G3 防腐等级
- 网口电气隔离
功能特点 双独立网口，支持网络冗余。
实时传输过程变量、报警、事件记录。
网络链路故障诊断。
面板 LED 显示网口连接、收发状态。
机械编码防错。
支持 Ovation 资产识别。
应用场景 火电、化工 Ovation DCS 主控机柜，连接 DCS 控制网络，实现控制器与操作员站、历史服务器通信。
性能参数 网络数据传输延迟低。
冗余链路切换无数据丢失。
网络断线快速告警。
7×24 小时不间断运行。
材质构成 金属加固前面板。
玻纤环氧树脂高速 PCB。
镀金金手指触点。
工业以太网 PHY 芯片。
隔离变压器。
阻燃塑料外壳。
结构特征 机架插卡式模块化卡件。
前面板两个 RJ45 网口，配套链路 LED 指示灯。
后端金手指对接 Ovation 背板总线。
侧边机械防错卡扣。
工作原理 模块接收 Ovation 控制器下发的数据，打包为以太网报文发送至 DCS 网络。
同时接收操作员站、历史站下发的指令，解析后转发给 Ovation 控制器。
模块持续监测两个网口链路状态，链路异常时上报系统报警。
安装要求 安装于 Ovation 控制器机架槽位。
使用工业屏蔽双绞线。
网络交换机选用工业级设备。
网线远离动力电缆。
机柜接地良好。
禁止带电插拔模块。
使用注意事项 网络拓扑按照 DCS 规范设计。
定期检查网线接头状态。
防爆区域执行防爆布线规范。
禁止私自拆解模块壳体。
