描述

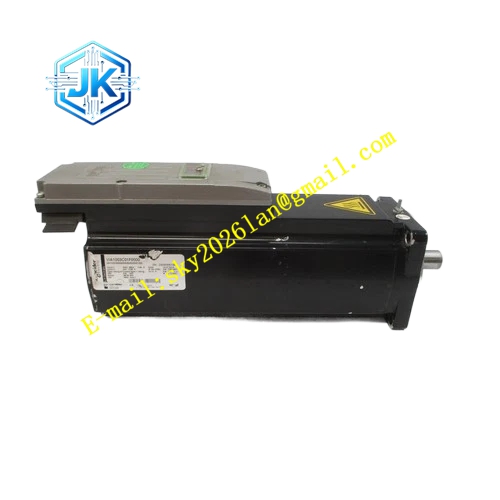

ELAU VIA1003C01F0000
技术规格： 法兰尺寸 100mm，直流母线供电 560‑680VDC，额定转速 3000rpm，最大机械转速 4200rpm，连续堵转扭矩 5.8Nm，峰值扭矩 17.4Nm，连续电流 6.1A，峰值电流 14.8A；内置多圈 Hiperface 绝对值编码器；不带抱闸；防护等级 IP54；环境工作温度‑20℃~+40℃；净重 6.8kg；SERCOS III 光纤接口；绝缘等级 F 级。
功能特点： 一体化驱动电机结构，节省控制柜安装空间；多圈绝对值编码器断电保存完整位置信息；定子绕组内置温度检测元件；低齿槽转矩实现重载低速平稳运行；电子铭牌自动识别，简化调试流程；硬件集成过压、过流、过热、短路保护；支持 SERCOS 总线高速同步多轴联动。
应用场景： 包装机械主驱动轴、印刷加工设备进给轴、纺织机械中型负载工位、自动化搬运机构、特种轻工设备伺服驱动。
性能参数： 转子转动惯量 5.7kg・cm²，转矩脉动小于 2.4%，编码器多圈计数 4096 圈，热时间常数 33 分钟；支持任意安装姿态；总线控制周期最小 125μs。
材质构成： 加厚压铸铝合金散热机壳；叠压硅钢定子铁芯；高能钕铁硼永磁转子；高强度调质合金输出轴；玻纤阻燃 PA 连接器壳体；多层工业驱动印刷电路板。
结构特征： IM B5 法兰全封闭鳍片散热壳体；电机尾部集成功率驱动模块；侧面布置 M23 动力连接器以及光纤总线接口；PT100 测温元件预埋定子绕组；无内置抱闸；多层防尘密封结构。
工作原理： 上位运动控制器经由 SERCOS 光纤总线下发运动指令，尾部集成驱动单元将直流母线逆变为三相正弦电流，定子产生旋转磁场驱动永磁转子运转。多圈编码器实时采集转子绝对位置与转速信号回传驱动单元，完成三环闭环运算输出精准动力输出。温度信号持续监测绕组温升，超限触发保护停机。
安装要求： 选用高强度螺栓按照规定扭矩锁紧法兰；联轴器同轴偏差不得大于 0.05mm；壳体四周预留 70mm 以上散热空间；连接器锁扣完全拧紧；光纤信号线与大功率动力电缆物理隔离布线；设备安装在防护机柜内部，禁止露天直接暴露。
使用注意事项： 吊装安装过程严禁冲击输出轴；直流母线电压不可超出额定范围；不允许长期维持峰值扭矩输出；规避油雾、金属粉尘、液态介质侵蚀密封面；检修驱动电路板必须落实防静电措施；高振动工况周期性复查连接器紧固状态；光纤端面避免触碰、沾染污物。
