描述

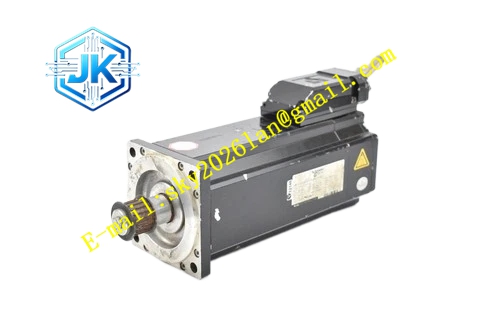

ELAU SM100-50-030-P0-45-S1-B1
技术规格：
- 品牌： ELAU（施耐德电气）
- 系列： SM-100
- 法兰尺寸： 100 mm
- 额定转速： 5000 RPM
- 额定扭矩： 3.0 Nm
- 编码器类型： P0（标准增量式编码器）
- 反馈配置： S1
- 抱闸配置： B1（内置24V电磁抱闸）
- 供电电压： 三相400V AC
- 防护等级： IP65
- 产地： 德国
功能特点：
- 高速运行： 额定5000 RPM，适合高速循环设备
- 内置抱闸： 断电安全锁定，适用于垂直轴
- 高精度反馈： S1编码器提供精确位置信息
- 自动参数化： 与PacDrive系统即插即用
- 低惯量设计： 快速加减速响应
应用场景：
- 高速包装机械（贴标、灌装、封口）
- 高速分拣与搬运系统
- 印刷设备高速轴驱动
- 电子装配与检测设备
- 高速机器人关节
性能参数：
- 额定转速： 5000 RPM
- 额定扭矩： 3.0 Nm
- 过载能力： 4倍额定扭矩（短时）
- 抱闸电压： 24V DC
- 温度保护： PTC 130°C
- 冷却方式： 自然风冷
材质构成：
- 铝合金外壳
- NdFeB永磁体转子
- 高品质铜绕组
- 精密加工钢轴
结构特征：
- 100mm标准法兰
- 后端集成电磁抱闸
- 紧凑设计，高速优化转子
工作原理： 三相交流永磁同步伺服电机，驱动器控制定子电流产生旋转磁场驱动永磁转子，S1编码器闭环反馈实现精确位置/速度/扭矩控制。抱闸在断电时弹簧施加锁定轴端。
安装要求：
- 标准法兰安装于刚性平面
- 抱闸线路正确连接至驱动器
- 高速运行时确保轴端动平衡与同心度
- 保证充足散热空间
使用注意事项：
- 高速运行时注意轴承温升监控
- 抱闸仅用于静态保持，不得用于动态制动
- 确认负载惯量匹配，避免共振
- 定期检查抱闸磨损状态
