描述

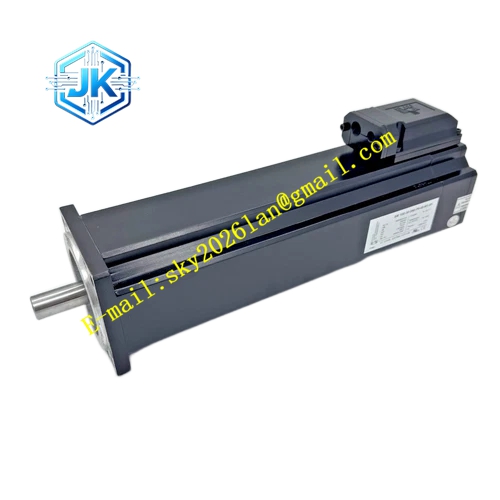

ELAU SM100-30-080-P0-45-M1-B1
技术规格： 法兰尺寸 100mm，额定电压 400VAC，额定转速 3000rpm，最大机械转速 3600rpm；连续堵转扭矩 8.0Nm，峰值扭矩 24Nm；连续电流 10.2A，峰值电流 25.5A；内置单圈 Hiperface Sin-Cos 绝对值编码器；输出轴径 19mm 平键实心轴；内置 24VDC 弹簧断电抱闸，抱闸静态保持扭矩 12Nm；绝缘等级 F 级；防护等级 IP65；工作环境温度区间 – 20℃~+40℃；整机净重 7.6kg；侧面装配 M23 电源、反馈连接器；定子绕组预埋 PTC 热敏电阻。
功能特点： 高扭矩密度磁路设计，低转速区间持续稳定输出大扭矩；单圈绝对值编码器上电直接读取转子位置，省去机械回零流程；内置弹簧断电抱闸，设备断电锁止负载，防止垂直负载下坠；PTC 热敏电阻完成绕组过热监测；低齿槽转矩，中速往复运动运行平稳；M23 连接器支持多角度旋转，适配设备内部不同布线走向；电子铭牌支持驱动器自动识别电机参数；硬件适配 PacDrive 系列全部大功率伺服放大器。
应用场景： 包装机械重载垂直进给伺服轴、印刷设备裁切重载工位、纺织单机大功率牵引机构、自动化装配重型移栽设备、中速重载工业专机伺服轴。
性能参数： 转子转动惯量 3.5kg・cm²，转矩脉动小于 2.5%，单圈编码器分辨率 13bit；热时间常数 32 分钟；IM B5 标准法兰安装，支持多姿态安装。
材质构成： 压铸铝合金鳍片散热外壳；叠压硅钢片定子铁芯；钕铁硼永磁转子；调质合金钢输出轴；抱闸耐高温复合摩擦片；玻纤增强阻燃 PA 连接器壳体；丁腈橡胶防尘防油密封件。
结构特征： IM B5 法兰全封闭自冷却壳体；带平键槽输出轴；电机后端集成弹簧断电抱闸总成；后端腔体安装单圈绝对值编码器；侧面两组角度可调 M23 圆形连接器；PTC 热敏电阻预埋定子绕组内部；多道油封组成完整密封防护结构。
工作原理： 伺服驱动器输出三相正弦交流电输入定子绕组，产生旋转磁场驱动永磁转子同步运转。单圈绝对值编码器采集转子角度转速信号，回传伺服驱动器，驱动器完成电流‑速度‑位置三环闭环运算。系统断电瞬间，抱闸弹簧压紧摩擦片锁死输出轴，固定负载位置。绕组内部 PTC 热敏电阻温度升高，电阻阻值急剧上升，驱动器检测信号触发过热停机保护。
安装要求： 使用 8.8 级高强度螺栓按照手册标准扭矩锁紧电机法兰；联轴器两轴同轴偏差控制小于 0.05mm；电机壳体周边预留 60mm 散热间隙；抱闸回路接入稳定纯净 24VDC 供电；M23 连接器锁环完全锁紧到位；动力线缆和编码器反馈线缆分开敷设。
使用注意事项： 搬运吊装过程严禁敲击输出轴；伺服驱动器内校验电机与编码器匹配参数；内置抱闸仅用于断电静态保持，不可作为动态制动；禁止电机长时间持续运行在峰值扭矩输出状态；规避油雾、金属粉尘侵入电机密封缝隙；检修接线端子执行 ESD 防静电操作；高振动工况定期检查连接器紧固状态。
