描述

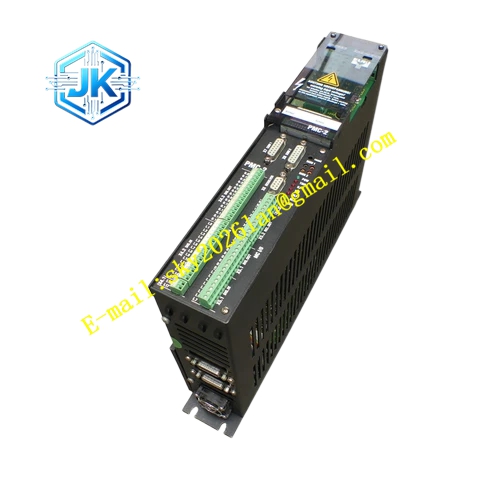

ELAU PMC‑2‑11‑16‑001‑00‑00‑12‑00‑0K
技术规格： 32 位高性能多处理器；最大支持伺服轴 16 轴；程序内存 4MB，数据内存 2MB；24VDC 控制电源；SERCOS 总线接口；集成以太网、RS485 多组通讯端口；IP20 防护等级；工作温度 0℃~+55℃；模块尺寸 148mm×92mm×34mm；净重 0.39kg；PMC‑2 机架插槽式安装。
功能特点： 支持 IEC61131‑3 全套标准编程语言；高速电子凸轮、电子齿轮多轴同步运算；多组通讯接口对接 HMI 上位人机、第三方外设；大容量系统故障日志存储；全系统诊断采集上传；固件在线升级；用户程序备份还原；机架插槽支持热插拔。
应用场景： 中大型包装机械多轴同步控制系统、印刷成套加工设备运动控制、纺织大型单机自动化、复杂多轴装配自动化设备、中等规模特种工业专机。
性能参数： 最小运动任务周期 0.5ms；最大存储故障记录 5000 条；程序下载速率 900KB/s；机柜内部温度高于 45℃启动性能降额。
材质构成： 金属加固机架安装框架；多层高速工业印刷电路板；工业级 Flash 与 RAM 存储芯片；镀金背板接触弹片；阻燃塑料前面板组件。
结构特征： 横向插入 PMC‑2 系统机架插槽；前面板多色 LED 状态指示灯阵列；以太网、串口通讯接口；24VDC 供电接线端子；依靠机架背板完成供电和高速数据交互；控制柜机架内部安装。
工作原理： EPAS‑3 编程软件将 IEC61131‑3 标准运动逻辑程序下载至 CPU 闪存。内部实时处理器完成逻辑运算、电子凸轮、电子齿轮运算；运动指令通过机架背板以及 SERCOS 总线发送伺服驱动单元；采集全部驱动器、I/O 模块状态和故障信息，存储故障事件日志；多路通讯接口与人机界面、第三方外设完成数据交互。
安装要求： CPU 模块插入 PMC‑2 机架指定主插槽，扣紧前面板锁扣；接入稳定 24VDC 控制电源；控制柜内部保证充分通风散热；机架背板金手指保持洁净，避免粉尘污染。
使用注意事项： 固件升级前完整备份全部用户应用程序；确认固件版本和整套系统伺服驱动器、I/O 模块版本互相兼容；通电状态禁止拔插模块；控制柜规避导电粉尘、腐蚀性气体聚集；高振动工况定期检查机架背板接触状态。
