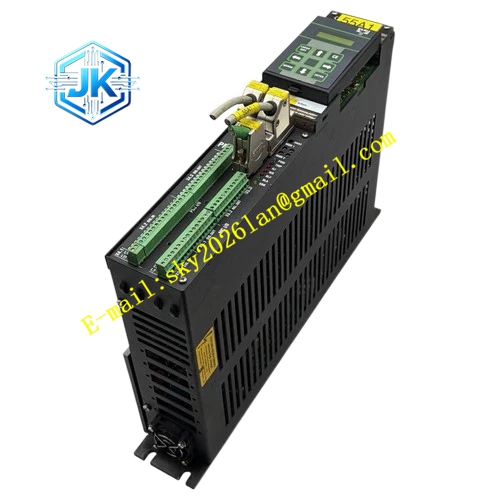

ELAU PMC‑2‑11‑000‑01‑00‑00‑00‑00‑00
技术规格： 32 位实时运动处理器；最大支持 16 轴伺服控制；程序内存 4MB；数据内存 2MB；24VDC 控制供电；IP20 防护等级；工作温度 0℃~+55℃；机架背板总线通讯；模块尺寸 148mm×92mm×34mm；净重 0.38kg；支持 SERCOS 总线。
功能特点： 支持 IEC61131‑3 全部标准编程语言；高速电子凸轮、电子齿轮同步功能；系统故障日志存储；全系统诊断采集上传；固件在线升级；用户程序备份还原；背板总线实现和 I/O、驱动模块高速数据交互；支持热插拔操作。
应用场景： 大型包装机械多轴同步控制、印刷与纸张加工设备、纺织成套生产线、复杂多轴装配设备、特种工业专用机床运动控制系统。
性能参数： 最小运动任务周期 0.5ms；可存储最大故障记录 5000 条；程序下载速率 900KB/s；机柜内部温度超过 45℃后启动性能降额。
材质构成： 金属加固机架安装框架；多层高速工业印刷电路板；工业级 Flash 与 RAM 存储芯片；镀金背板接触弹片；阻燃塑料前面板组件。
结构特征： 横向插入 PMC‑2 系统机架结构；前面板多色 LED 状态指示灯阵列；24VDC 供电接线端子；依靠机架背板完成供电与数据交互；安装于控制柜内部机架。
工作原理： 上位编程软件将符合 IEC61131‑3 标准的运动控制程序下载至 CPU 模块闪存。实时处理器执行运动逻辑运算，完成电子凸轮、电子齿轮运算，运动指令经由背板总线、SERCOS 总线下发至伺服驱动单元。同时采集驱动器、I/O 模块故障、状态信息，保存故障事件日志，执行整机逻辑联锁控制。
安装要求： 将 CPU 模块插入 PMC‑2 机架指定主插槽，扣紧前面板锁扣；接入稳定 24VDC 控制电源；控制柜内部保证充分通风散热；背板金手指保持洁净无粉尘污染。
使用注意事项： 固件升级前完成完整用户程序备份；确认固件版本和整套系统驱动器、I/O 模块版本兼容；通电状态禁止拔插模块；控制柜内部避免导电粉尘、腐蚀性气体聚集；高振动工况定期检查机架背板接触状态。
