描述
ELAU MC4‑11‑22‑400
技术规格 主回路供电：三相 380‑480VAC，50‑60Hz 控制电源：DC24V，1A 额定输出电流：22A 峰值输出电流：55A，1 秒短时过载 输出频率范围：0‑600Hz 通讯接口：SERCOS 光纤接口，调试以太网，多路数字 IO 端子 冷却方式：内置风扇强制散热 工作温度：0‑55℃ 防护等级：IP20 安装方式：控制柜壁挂式
功能特点 高性能矢量三环闭环控制，支持位置、速度、扭矩模式。电机电子铭牌自动识别，自动加载电机参数。全套硬件故障保护机制，过流、过压、欠压、过热、编码器故障实时报警。内置制动晶体管，支持大功率外接制动电阻。SERCOS 光纤总线实现微秒级多轴同步。面板 LED 指示灯直观反馈设备运行状态。EPAS‑4 软件完成参数配置、故障读取、固件升级。具备安全转矩切断安全停机功能。
应用场景 大型包装设备主传动；薄膜拉伸收放卷机构；印刷设备主驱动轴；重载自动化执行机构。
性能参数 速度稳态控制精度 ±0.01%。SERCOS 总线最小通讯周期 250μs。短时过载能力 250% 额定电流。故障日志断电保存。
材质构成 铝合金金属壳体，FR‑4 大功率主控电路板，IGBT 功率模块，光纤收发器件，散热风扇，螺丝锁紧接线端子，贴片 LED 状态指示灯组。

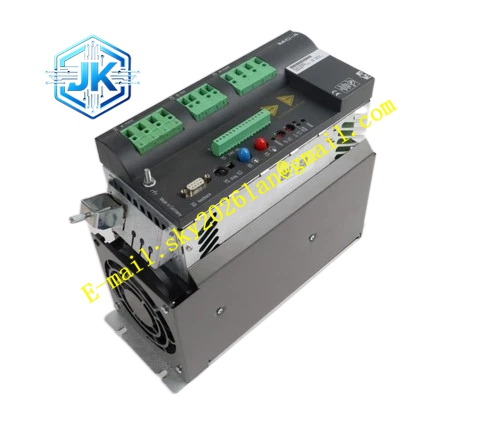

结构特征 大尺寸壁挂立式壳体，背部固定安装孔。壳体上部布置三相主电源、电机动力接线端子；中部 SERCOS 光纤接头、以太网调试口；下部数字 IO 端子排与状态指示灯。底部大尺寸散热风扇，保障大功率工况散热。外壳铭牌印刷完整型号 MC‑4‑11‑22‑400。
工作原理 三相交流电整流转换为直流母线电压，IGBT 逆变模块输出可调三相交流电驱动伺服电机。SERCOS 光纤接收上位控制器下发位置速度指令，采集电机编码器反馈信号完成闭环运算。电机回馈再生能量通过制动晶体管释放至外接制动电阻。硬件监测回路持续采集电压、电流、温度数据，故障发生瞬间切断功率输出并输出报警信号。
安装要求 壁挂安装，上下预留充足散热间隙，禁止多台驱动器紧贴安装。动力线缆、编码器线缆全部使用屏蔽线缆。强弱电分开布线，控制柜可靠接地。SERCOS 光纤避免锐角弯折。必须匹配大功率规格外接制动电阻。
使用注意事项 禁止带电插拔接线端子、光纤接头。散热风道不允许被线缆阻挡。检修操作佩戴防静电手环。固件版本需要与上位运动控制器兼容。
