描述

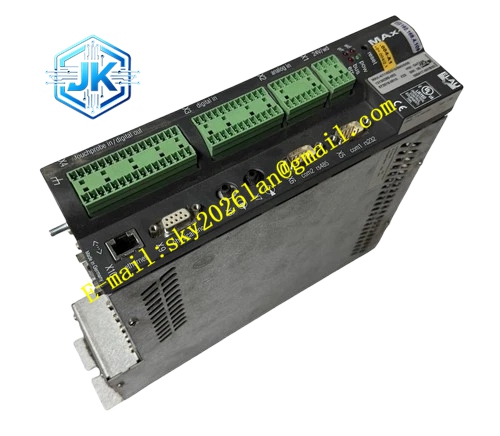

ELAU MAX‑4‑11‑03‑128‑99‑1‑0‑00
技术规格： 32 位 RISC 实时处理器；最大伺服控制轴数 99 轴；数字输入通道 128 点，数字输出通道 8 点；24VDC 控制供电；SERCOS‑III 光纤总线；集成 RS232、以太网、CANopen 接口；IP20 防护等级；工作环境温度 0℃~+55℃；模块尺寸 310mm×270mm×75mm；净重 2.25kg；DIN 导轨机架安装。
功能特点： VxWorks 硬实时操作系统保障运动确定性；支持 IEC61131‑3 全部标准编程语言；支持电子凸轮、电子齿轮、多轴同步插值运算；128 点高密度数字信号采集；内置大容量故障事件日志；支持固件在线升级；程序备份还原功能；多现场总线对外通讯接口。
应用场景： 大型成套包装生产线、宽幅印刷复卷整线设备、纺织全套自动化生产线、大型多轴装配自动化产线、复杂多工位工业专机控制系统。
性能参数： 最小运动任务周期 1ms；最大存储故障记录 8000 条；程序下载速率 900KB/s；机柜内部温度超过 45℃触发性能降额。
材质构成： 金属加固机架壳体；多层高速工业 PCB；工业级 Flash 与 RAM 存储芯片；镀金背板接触弹片；阻燃塑料接线端子组件。
结构特征： DIN 导轨机架式大尺寸模块；前面板多色 LED 状态指示灯阵列；前面板现场 I/O 接线端子；SERCOS 光纤接口；以太网、串口通讯接口；24VDC 供电接线端子；依靠控制柜内部空气对流散热。
工作原理： EPAS‑4 编程软件将 IEC61131‑3 标准运动逻辑程序下载至控制器闪存。控制器内部实时处理器执行逻辑运算、电子凸轮、电子齿轮计算；运动指令通过 SERCOS‑III 光纤总线下发至每一台 MC‑4 伺服驱动器；采集 I/O 通道信号，收集全部驱动器故障状态，保存故障事件日志，对外通过以太网、CANopen 和上位人机界面交换数据。
安装要求： DIN 导轨竖直安装；模块周边预留充足通风散热空间；接入稳定 24VDC 控制电源；SERCOS 光纤布线避免过度弯折；强电动力线缆与控制器信号线缆分开敷设；保持接线端子与背板金手指洁净无粉尘。
使用注意事项： 固件升级操作前完整备份用户应用程序；确认固件版本与全部伺服驱动器版本兼容；通电状态禁止插拔模块；控制柜避免导电粉尘、腐蚀性气体积聚；高振动工况定期检查导轨固定、接线端子紧固状态。
