描述

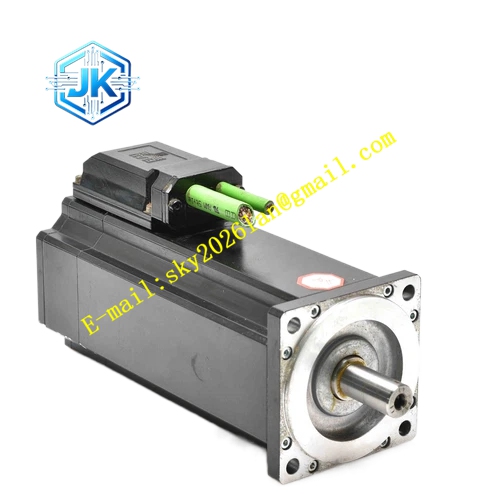

ELAU 100-40-050-P1-45-S1-B0
技术规格：
- 品牌： ELAU（施耐德电气）
- 系列： SM-100
- 法兰尺寸： 100 mm
- 额定转速： 4000 RPM
- 编码器类型： P1（高精度编码器）
- 反馈配置： S1（SinCos单圈绝对值编码器）
- 抱闸配置： B0（无抱闸）
- 供电电压： 三相400V AC
- 防护等级： IP65
- 产地： 德国
功能特点：
- 高精度反馈： P1编码器配合S1 SinCos反馈，实现微米级定位精度
- 无抱闸轻量化设计： 整体长度更短、重量更轻
- 单电缆连接： 动力与反馈信号集成
- 自动参数化： 与PacDrive控制器即插即用
- 高功率密度： 紧凑法兰内提供强劲扭矩
应用场景：
- 高精度数控机床进给轴
- 精密定位系统
- 包装机械水平轴驱动
- 半导体制造设备
- 印刷设备
性能参数：
- 额定转速： 4000 RPM
- 最高转速： 5000 RPM
- 过载能力： 4倍额定扭矩（短时）
- 温度保护： PTC 130°C
- 冷却方式： 自然风冷
材质构成：
- 铝合金外壳
- NdFeB永磁体转子
- F级绝缘铜绕组
- 精密加工钢轴
结构特征：
- 100mm标准法兰
- 无抱闸紧凑结构
- 密封式连接器
工作原理： 永磁同步交流伺服电机，驱动器控制定子电流产生旋转磁场驱动永磁转子，P1/S1编码器提供高分辨率位置反馈，形成高精度闭环控制。
安装要求：
- 标准法兰安装于刚性平面
- 使用屏蔽电缆
- 确保轴端同心度
使用注意事项：
- 该型号无抱闸（B0），不适用于需要断电保持负载的垂直轴
- 确认驱动器兼容性
- 不超过允许轴负载
