描述
ABB REC670 1MRK002814-AB 馈线保护继电器（AB版本）
技术规格：
- 额定电压： 110 V DC / 220 V DC（工作电源）
- 额定电流： 1 A / 5 A（电流输入，可切换）
- 电压输入： 110 V / 100 V（可设置）
- 保护功能： 过流保护（定时限/反时限）、速断保护、接地保护、零序保护
- 测量功能： 三相电流、三相电压、有功功率、无功功率、功率因数、频率、电能
- 通信接口： 1个RS-485接口 + 1个以太网接口 + 1个IRIG-B对时接口
- 通信协议： IEC 61850、Modbus RTU/TCP、DNP3.0
- 二进制输入： 8路（干接点）
- 二进制输出： 4路（继电器输出）
- 工作温度范围： -20℃至+55℃
- 防护等级： IP51（前面板）/ IP20（接线端子）
- 安装方式： 面板嵌入式安装或DIN导轨安装
- 尺寸： 96 mm × 96 mm × 120 mm（面板式）
- 订货号： 1MRK002814-AB
功能特点：
- 集成四段式过流保护（I>>、I>、I△t、I△）
- 集成三段式接地保护（IG>>、IG>、IG△）
- 内置自动重合闸功能（一次/多次可选）
- 支持故障录波，记录故障前后的电流电压波形
- 支持远程整定和参数修改，无需到现场操作
- 具备事件顺序记录（SOE）功能，时间分辨率1 ms
- 支持IEC 61850 GOOSE通信，实现与开关的快速联锁
- 内置Web服务器，支持浏览器访问和配置
应用场景：
- 6 kV至36 kV中压配电系统的馈线保护
- 工厂变配电系统的出线保护
- 矿山供电系统的馈线保护
- 城市配电网的环网柜保护
- 风力发电和光伏电站的集电线路保护
材质构成：
- 外壳：阻燃PC+ABS合金，UL94 V-0等级
- 前面板：铝合金拉丝+透明PC罩
- 端子：镀镍铜合金，耐高温105℃
- PCB板：FR-4四层板，表面涂覆三防漆
- 液晶屏：彩色TFT液晶，分辨率320×240像素
结构特征：

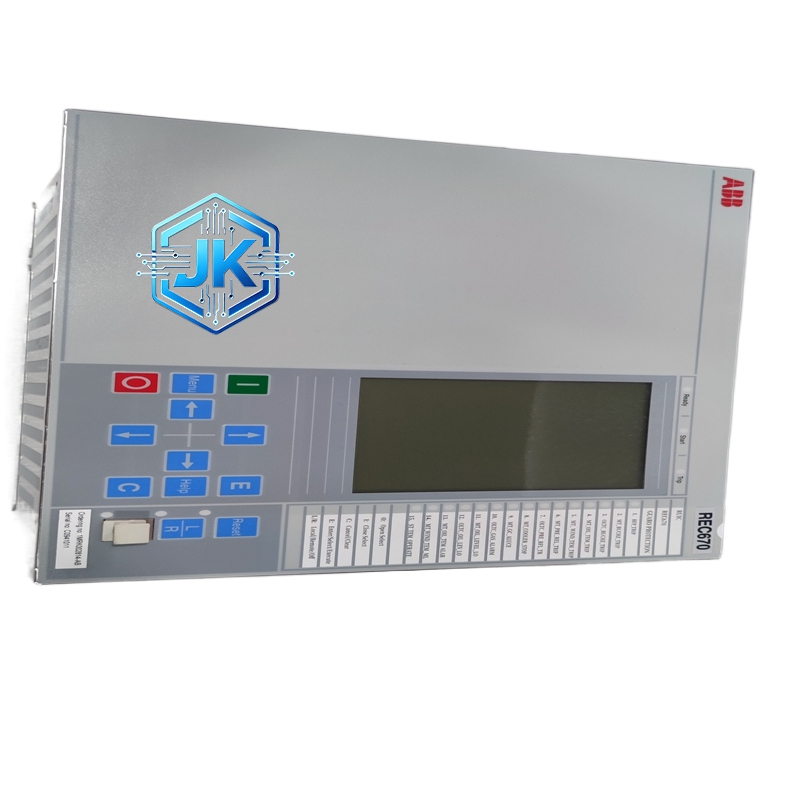

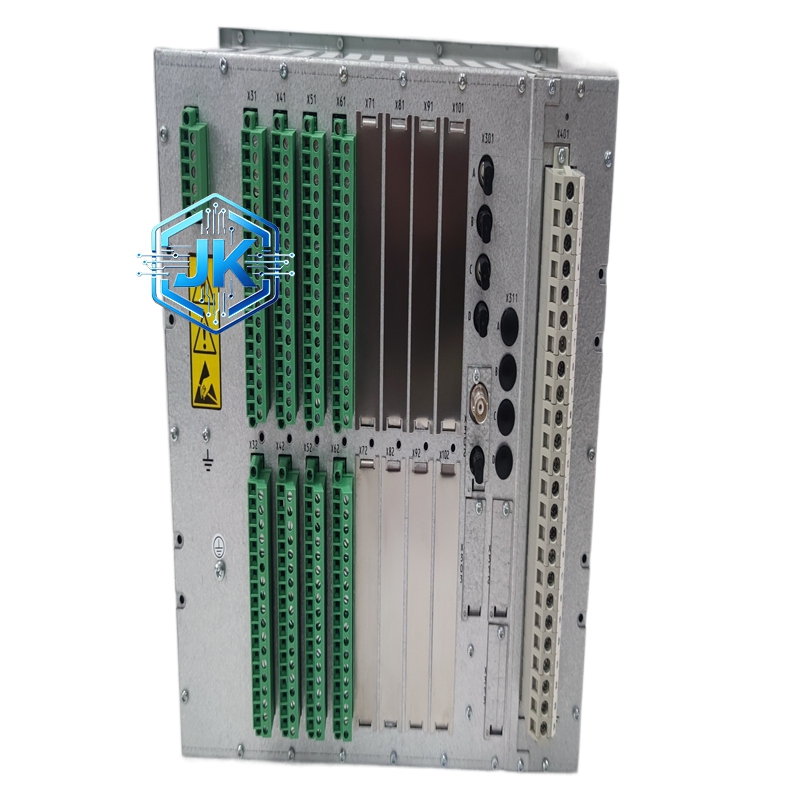

前面板设有大型彩色液晶显示屏，可显示实时测量数据、保护定值、事件记录等信息。面板上设有4个操作按键（上下左右）和1个确认键，用于本地操作。底部设有接线端子排，包括电流输入、电压输入、电源、二进制I/O和通信接口。顶部设有散热孔，内部无风扇，采用自然对流散热。
工作原理：
继电器上电后，CPU以每周期1 ms的速度采样电流和电压信号，通过内部算法计算各保护判据。当检测到故障条件满足时，在设定的延时后驱动出口继电器动作，发出跳闸命令。同时，继电器将故障信息通过通信接口上传至后台监控系统。IRIG-B接口接收标准时间信号，确保全系统时间同步精度小于1 ms。
安装要求：
- 面板开孔尺寸：92 mm × 92 mm
- 安装深度：背面需预留至少80 mm空间用于接线
- 电流互感器二次侧需可靠接地
- 通信电缆使用屏蔽双绞线，屏蔽层单端接地
- 安装环境需避免强电磁干扰源
使用注意事项：
- AB版本与AC版本的软件不完全兼容，升级前需确认
- 电流互感器变比需在继电器中正确设置
- 保护定值修改后需确认并保存，防止掉电丢失
- 定期进行继电器自检和传动试验
- 通信设置需与后台监控系统一致
