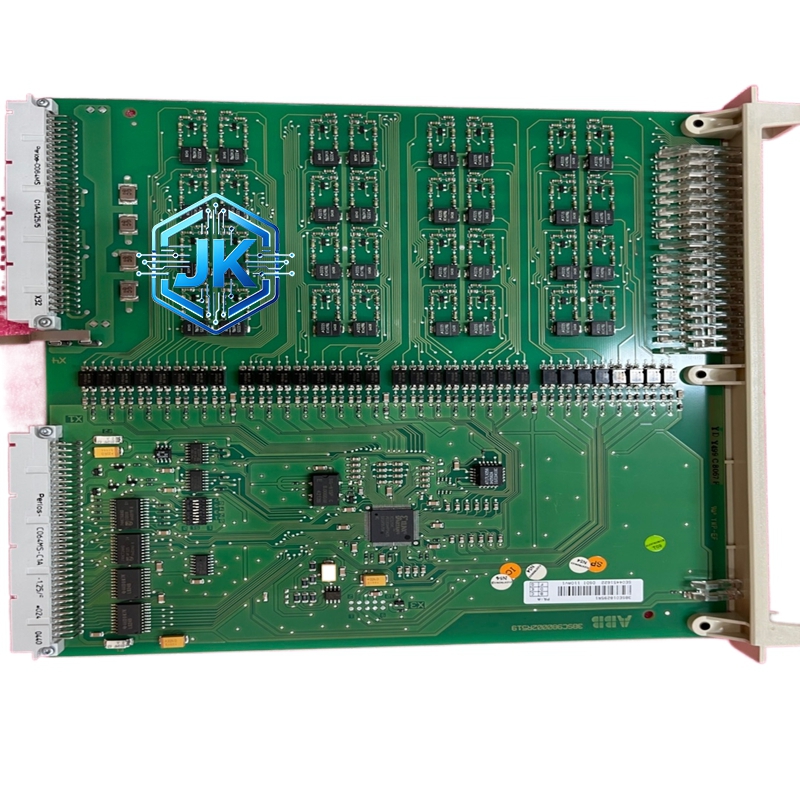

ABB DSDI110AV1 3BSE018295R1 AC800M 16 通道数字量输入模块（带模拟量监视）
技术规格：
通道数量：16 通道数字量输入
输入信号类型：干接点（无源触点）或 DC 24V 有源触点
输入电压范围：DC 12V 至 DC 60V
响应时间：小于 3ms
模拟量监视：每通道同时监测输入电压（0-60V DC），精度 ±1%
隔离方式：通道间隔离 500V DC，对地隔离 500V DC
供电：DC 24V，IM 总线供电
功能特点：
16 路独立输入，每路互不干扰
独特的模拟量监视功能，可检测接触电阻增大（早期预警）
每通道独立 LED 指示灯，直观显示通断状态
具备软件滤波功能，消除触点抖动
支持常开（NO）和常闭（NC）两种接线模式
支持在线校准
支持热插拔
前面板设有 16 个 LED 指示灯和 1 个 Power LED
具备故障记录功能
应用场景：
阀门开/关状态采集（带接触不良预警）
泵启/停状态监测
开关柜断路器位置采集（带辅助触点监视）
电动机热继电器跳闸信号采集
消防报警信号采集
安全门开关状态监视
性能参数：
工作温度：-25°C 至 +70°C
MTBF：大于 150,000 小时
ESD 防护：大于 8kV 接触放电
防护等级：IP20
材质构成：
外壳为阻燃 PC 塑料
输入光耦为 AVAGO 高速工业级光耦
模拟量监视 ADC 为 12 位
接线端子为铜合金镀镍
PCB 为 FR-4 玻纤板
结构特征：
标准欧洲卡尺寸
前面板设有 16 组 LED 指示灯（每通道一个）
底部 IM 总线连接器
背部为 2 排接线端子：第一排 16 路输入，第二排公共端
工作原理：
现场干接点信号进入模块后，经过光电隔离和施密特整形电路消除抖动。整形后的信号送入数字输入锁存器，同时送入 12 位 ADC 进行电压监视。控制器通过 IM 总线每 100ms 读取一次锁存器状态和电压值。当电压值异常（如接触不良导致压降增大）时，模块发出预警信号。
安装要求：
干接点输入时，外部触点必须可靠，接触电阻小于 1Ω
电缆使用屏蔽双绞线，屏蔽层单端接地
模块安装在靠近信号源的机笼内
使用注意事项：
输入电压不可超过 DC 60V
不要将外部高压信号直接接入
定期检查输入端子接触电阻
模拟量监视功能需在 Control Builder 中启用
