描述

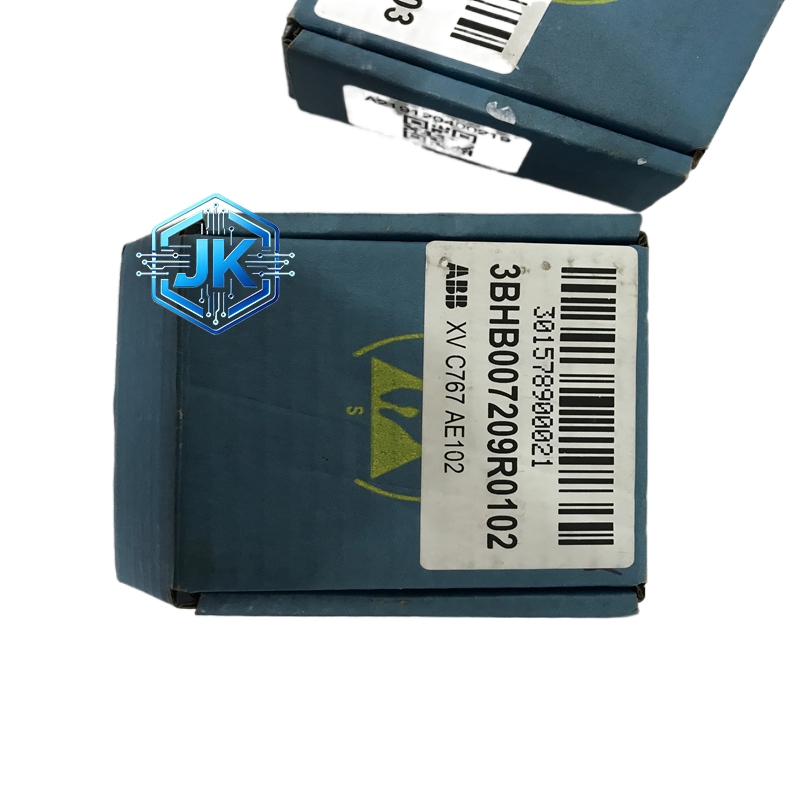

ABB XVC767AE102 伺服驱动控制器（新一代）
技术规格：
所属系列：ABB OmniCore 机器人驱动系统
总线****：EtherCAT FSoE（功能安全 over EtherCAT）
控制周期：250 μs（0.25ms），比上一代快 4 倍
安全等级：SIL3 / PL e / Cat. 3，无需外部安全继电器即可实现安全停车
电源电压：DC 560V
最大输出电流：20A – 40A RMS（视具体配置）
防护等级：IP20（模块级），配合柜体可达 IP54
功能特点：
超群动态响应：0.25ms 的控制周期使得机器人能够实现极高速度的精准轨迹跟踪
集成安全功能：内置 SLS（安全限速）、SLP（安全限位）、STO（安全扭矩关断），简化外部接线
能量管理：支持 DC Grid（直流母线共享）技术，多台机器人可共用直流母线，节能高达 30%
在线优化：支持运行中在线调整 PID 参数，无需停机
小型化：相比上一代，体积缩小 20%，功率密度提升
性能参数：
转矩响应****：< 5 ms
速度波动：< ±0.1%
噪音水平：< 55 dB(A)（在额定转速下）
工作环境温度：0℃ 至 +50℃（降额使用）
材质构成：
外壳：高强度压铸铝合金，表面粉末喷涂，电磁屏蔽效能 > 60dB
功率器件：SiC（碳化硅） MOSFET 或最新一代 Trench Field Stop IGBT，开关损耗极低
接口：采用 Hirose 或 Molex 微型高速连接器，支持高密度信号传输
结构特征：
尺寸：极度紧凑，约为 150mm x 100mm x 40mm
安装：DIN 导轨或直插式安装
状态显示：双色 LED（绿/红）及 7 段数码管故障代码显示
工作原理：
基于 模型预测控制（MPC） 或增强型 PID 算法，结合 EtherCAT FSoE 协议，在保证功能安全的前提下，实现对电机电流、磁链和转矩的解耦控制。
安装要求：
必须使用屏蔽双绞线连接电机动力线，且屏蔽层两端接地
控制柜内必须安装专用散热风扇，风速 > 1.5 m/s
与其他强电设备（如焊机）必须保持 > 30cm 的间距
使用注意事项：
此模块与老款 IRC5 控制器不兼容，必须配合 OmniCore 控制器使用
如果数码管显示“E-01”，通常代表过流，需立即断电检查电机绝缘
固件版本必须与控制器同步，否则会报“版本不匹配”故障
不可在带电状态下插拔编码器接口
