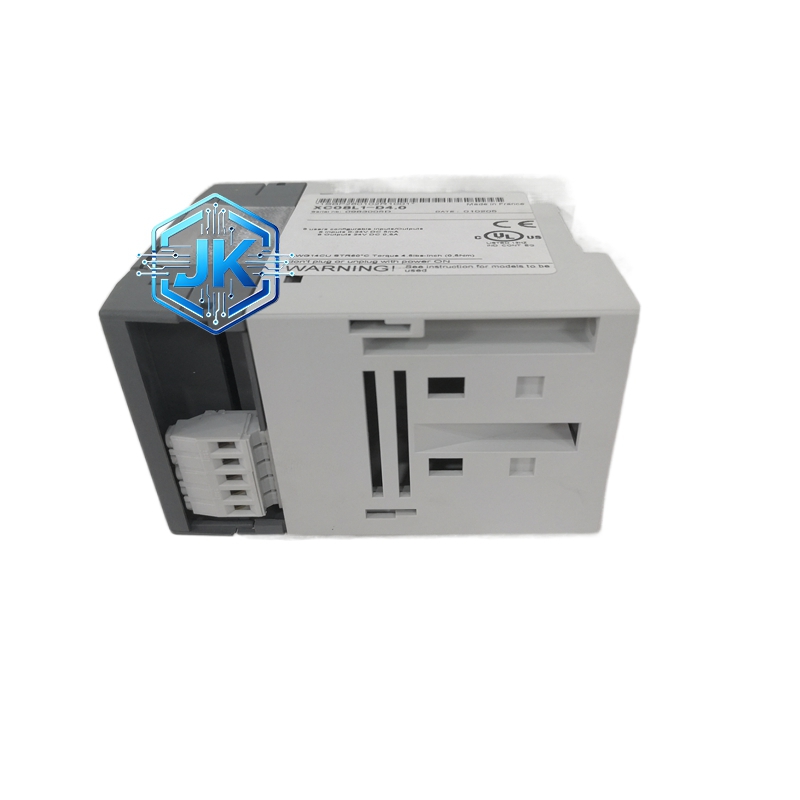

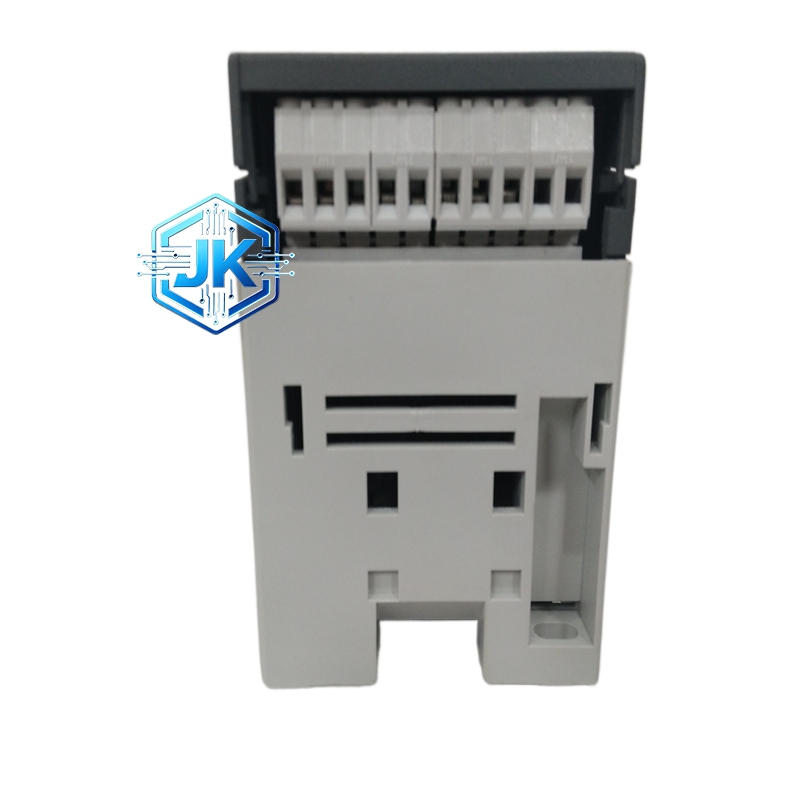

ABB XI16E1-F4 数字量输入扩展模块
技术规格：
所属系列：ABB AC500 XI 系列扩展模块
数字量输入（DI）：16 路，DC 24V，NPN 或 PNP 可选
输入电压范围：DC 12V 至 28V
输入电流：每路 < 5mA
响应时间****：< 5ms（输入滤波可设 1-100ms）
隔离电压：输入与主站之间 > 1500V DC 隔离
供电：由 PLC 主站背板直接供电，无需外部电源
通信：通过背板总线与主站通信，自动识别
安装：插入 PLC 主站的扩展槽
功能特点：
16 路输入：大幅扩展 DI 容量
NPN/PNP 可选：通过硬件跳线或软件设置切换输入类型
输入滤波：每路输入可独立设置滤波时间，消除触点抖动
LED 指示：每路 DI 均有独立 LED 指示灯，直观显示通断状态
即插即用：模块插入后自动识别，无需额外配置
地址自动分配：通过拨码开关设置模块地址
性能参数：
输入阻抗：NPN 模式 < 1kΩ，PNP 模式 > 100kΩ
工作温度****：-25℃ 至 +70℃（宽温型）
防护等级：IP20（安装于柜内）
MTBF：超过 80000 小时
材质构成：
PCB：多层 FR-4 板，涂覆三防漆
光耦：每路输入独立光耦隔离
接线端子：插拔式弹簧端子，镀镍处理
外壳：阻燃 ABS 塑料
结构特征：
尺寸：约 72mm x 90mm x 40mm（宽 x 高 x 深）
安装方式：插入 AC500 PLC 主站的扩展槽
前面板：16 个 LED 指示灯（每路一个）+ 拨码开关
接线端子：底部 16 组 DI 端子（每组 3 线：信号、公共端、24V）
工作原理：
当外部开关闭合时，DI 端子检测到电压信号，光耦导通，信号经隔离后通过背板总线传送给 PLC 主站 CPU。CPU 在每个扫描周期读取这些输入的状态，并根据用户程序执行相应的逻辑运算。输入滤波电路会对快速抖动的信号进行延时确认，避免误触发。
安装要求：
模块插入时需对准槽口，轻轻推入直至锁紧
拨码开关设置的地址不可与其他扩展模块冲突
NPN 和 PNP 类型必须与外部设备匹配
接线时确保 24V 公共端连接正确
使用注意事项：
不使用的 DI 通道应短接到公共端，避免浮空误触发
如果某路 DI 指示灯常亮，需检查外部线路是否短路
输入信号电压不可超过 28V，否则会损坏光耦
定期检查端子螺丝是否松动
