描述

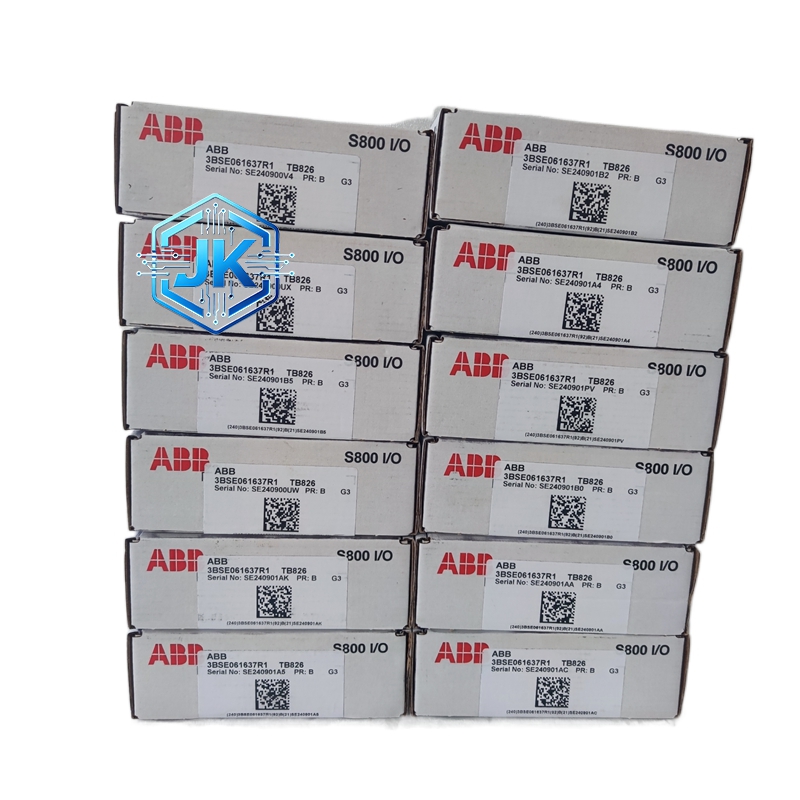

ABB TB826 3BSE061637R1 直流电源供应模块
技术规格：
输入电压：AC 85V 至 264V（宽范围），频率 47Hz 至 63Hz
输出电压：DC 24V（可调节范围通常为 20.4V 至 28.8V）
输出电流：最大 5A（部分版本为 2.5A，视具体订货号）
输出功率：约 120W
效率：> 85%
通讯接口：支持与 AC800M 控制器通过 Fieldbus 通信
状态指示：面板设有 LED 指示灯（Power OK, Fault）
功能特点：
具备过载保护功能，当输出电流超过额定值时自动进入限流模式或关机保护
支持热插拔功能，更换时无需断电整个系统（部分配置下）
内置短路保护，输出端短路时自动切断输出，排除故障后自动恢复
具备远端电压补偿功能（Sense），补偿线路压降，确保末端设备获得准确电压
支持与上位控制器通信，可远程监控电源状态（电压、电流、温度）
应用场景：
AC800M DCS 系统的现场控制柜电源供应
为现场 I/O 模块、通讯网关、操作面板等提供 24V DC 电源
工厂自动化产线的分布式控制节点供电
性能参数：
纹波噪声：< 50mVpp
输出电压精度：±1%
工作温度范围：0°C 至 +60°C（降额使用）
MTBF：> 100,000 小时
防护等级：IP20（前面板），安装后柜内防护
材质构成：
外壳采用高阻燃 ABS+PC 合金工程塑料，符合 UL94 V-0 等级
内部变压器采用高导磁硅钢片，线圈为无氧铜漆包线
散热片为铝合金材质，表面阳极氧化处理
接线端子为铜合金镀镍，耐腐蚀
结构特征：
标准半宽 DIN 导轨安装（宽度约 48mm）
前面板设有电源指示灯和故障指示灯
背部设有散热孔和接线端子排
顶部有 Fieldbus 通讯连接器（用于与控制器通信）
工作原理：
AC 输入经过 EMI 滤波器滤除电网杂波，再通过整流桥转换为直流高压。高频开关管（MOSFET/IGBT）以数十 kHz 的频率进行斩波，通过高频变压器降压隔离，再经整流滤波输出稳定的 24V DC。内部控制芯片（PWM 控制器）实时监测输出电压和电流，通过调节占空比来稳定输出。当检测到过流或短路时，控制芯片立即关断开关管，实现保护。
安装要求：
必须安装在通风良好的位置，上下方需留有至少 50mm 的散热空间
Fieldbus 通讯线必须使用屏蔽双绞线，且屏蔽层单端接地
输入电源线建议使用 1.5mm² 以上的铜芯线
输出端严禁并联多个电源模块（除非模块支持均流功能），防止环流
使用注意事项：
上电前务必确认输入电压范围与现场电源匹配（AC 220V 或 AC 380V 版本不可混用）
不要堵塞散热孔，否则会因过热导致模块降额或烧毁
定期检查接线端子是否松动，松动会导致接触电阻增大、发热
