描述

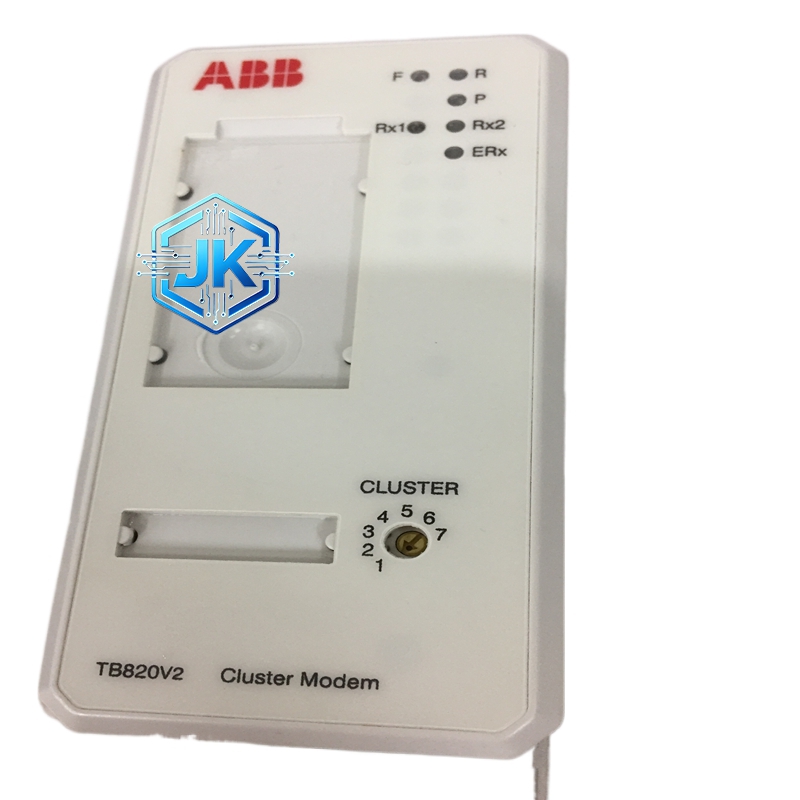

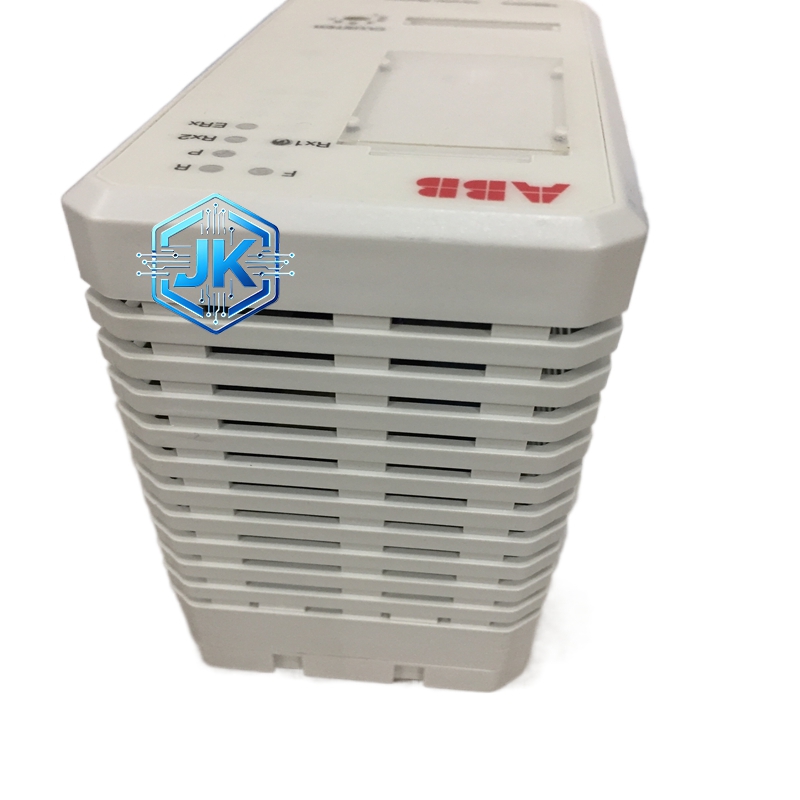

ABB TB820V2 通信终端模块（CommuTerm）
技术规格：
所属系列：CommuTerm TB800 系列 V2 版本
订货号****：3BSE051306R1
支持总线协议：FF H1（基金会现场总线）、PROFIBUS DP（V0/V1 从站）、HART 透传
通信速率：FF H1 31.25 kbps，PROFIBUS DP 最高 12 Mbps
供电电压：DC 24V，范围 DC 18V 至 32V
功耗：典型值 < 3W（V2 版本略高于 V1）
防护等级：IP20（柜内安装）
工作温度：-10℃ 至 +60℃（宽于 TB810）
功能特点：
多协议支持：同时支持 FF H1、PROFIBUS DP 和 HART 协议，一台设备替代多台网关
HART 透传：支持 HART 协议的透明传输，无需额外的 HART 调制解调器
Web 服务器：内置简易 Web 服务器，可通过浏览器访问设备状态和参数
增强诊断：提供更详细的总线错误统计和设备健康状态监测
固件升级：支持通过 USB 或网络接口进行固件在线升级
性能参数：
FF 设备数：每段最多支持 32 个 FF 设备
PROFIBUS 从站数：最多支持 126 个从站
HART 通道数：2 路 HART 通道
地址设置：DIP 开关 + 软件配置双重方式
MTBF****：> 60000 小时（V2 版本）
材质构成：
外壳：高强度阻燃 PC 塑料，耐高温
PCB：四层 FR-4 电路板，涂覆 conformal coating 三防漆
通信芯片：ABB 定制 ASIC + TI 通信收发器
连接器：RJ45 镀金插座 + 专用 FF 接口端子
结构特征：
尺寸：约 130mm x 90mm x 35mm
安装方式****：DIN 导轨安装
前面板：5 颗 LED 指示灯（PWR/COM/FF/PROF/ERR）+ DIP 开关组
接线端子：底部三组端子（FF 接口、PROFIBUS 接口、电源）
侧面：设有 USB 升级接口（Mini-USB）
工作原理：
TB820V2 内部集成了多个独立的通信处理器，分别处理 FF H1、PROFIBUS DP 和 HART 协议的数据。当 DCS 发送 PROFIBUS 请求时，PROFIBUS 处理器接收数据并转发给 FF 处理器，FF 处理器将数据封装为 FF 帧发送给现场仪表。HART 数据则通过专用的 HART 调制解调器进行透传。三个处理器独立工作，互不干扰。
安装要求：
FF 总线段必须使用 专用的 FF 屏蔽双绞线（不可用普通双绞线替代）
FF 总线段两端必须各接一个 100Ω 终端电阻（注意与 PROFIBUS 的 120Ω 不同）
PROFIBUS 总线段两端各接 120Ω 终端电阻
模块地址通过 DIP 开关设置，必须与 DCS 中的组态一致
使用注意事项：
TB820V2 同时连接 FF 和 PROFIBUS 时，两个总线段必须电气隔离
HART 功能仅在 FF 总线段上有效
固件升级时必须使用 ABB 官方工具，严禁断电升级
如果通信中断，首先检查总线终端电阻是否正确安装
