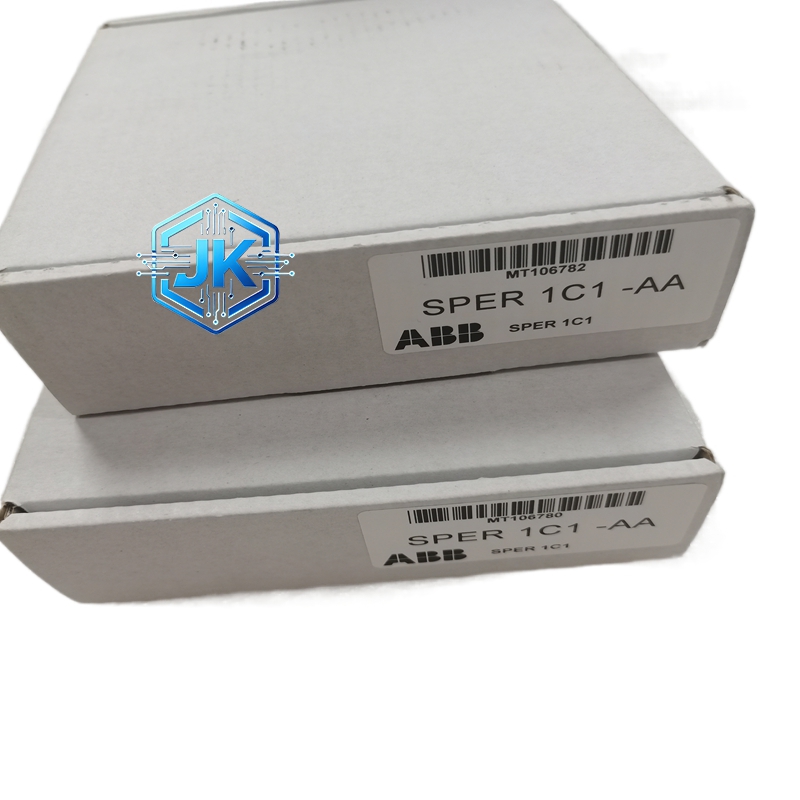

ABB SPER1C1 保护继电器
技术规格：
所属系列：SPAJ 系列保护继电器
监测参数：电压（过压 / 欠压）
额定电压（Un）：AC 110V 至 440V（可选范围）
过压设定范围：80%Un 至 120%Un（可调）
欠压设定范围：20%Un 至 90%Un（可调）
动作时间****：0.1 秒 至 10 秒（可调延时）
返回系数：> 95%（即电压恢复到 95% 设定值以上时复位）
输出触点：1 组转换触点（CO），额定容量 10A / 250V AC
供电电压：AC/DC 24V 至 240V（宽范围）
安装方式：DIN 导轨安装（35mm）
功能特点：
单一功能专精：只做电压保护，不受频率、相序等参数干扰，动作更可靠
宽电压范围：110V 至 440V 通用，一款继电器覆盖多种电网等级
可调延时：避免因短暂的电压波动（如电机启动时的压降）导致误动作
LED 指示：前面板设有电源指示灯（绿色）和动作指示灯（红色）
锁定功能：参数设置后可锁定，防止误改
性能参数：
电压监测精度：±1.5%
动作时间精度：±5%（设定值）
返回系数：> 95%
绝缘强度：输入与输出之间 > 2000V AC / 1 分钟
工作温度：-25℃ 至 +70℃
MTBF：> 100000 小时
材质构成：
外壳：阻燃 V0 级 PC/ABS 塑料
端子：螺钉式铜镀镍端子
内部继电器：银合金触点
PCB：FR-4 涂三防漆
结构特征：
尺寸：约 90mm 宽 x 110mm 高 x 60mm 深（标准 DIN 宽度）
前面板：LED 指示灯 + 两个调节旋钮（过压设定、欠压设定）+ 延时调节旋钮
背面：接线端子，分为电源输入、电压监测输入、输出触点三个区域
工作原理：
继电器内部的电压采样电路持续监测输入端的电压值，并与用户设定的过压值和欠压值进行比较。当检测到电压高于过压设定值（或低于欠压设定值）并持续超过设定的延时时间后，内部继电器动作，输出触点切换，发出报警或跳闸信号。当电压恢复到正常范围内并持续超过返回系数对应的值后，继电器自动复位。
安装要求：
电压监测线应直接接在需要保护的设备电源输入端
接线时注意 L（火线）和 N（零线）不可接反
输出触点的控制线应接入断路器的分闸线圈或报警装置
安装于柜内时，周围应留有至少 50mm 的散热空间
使用注意事项：
过压和欠压的设定值必须根据被保护设备的额定电压精确计算，不可随意设置
如果用于消防报警（只报警不跳闸），需确认输出触点容量足够驱动声光报警器
定期用万用表测量输入电压，验证继电器的动作值是否准确
不可用于直流电路的电压保护，该继电器仅支持交流电压监测
