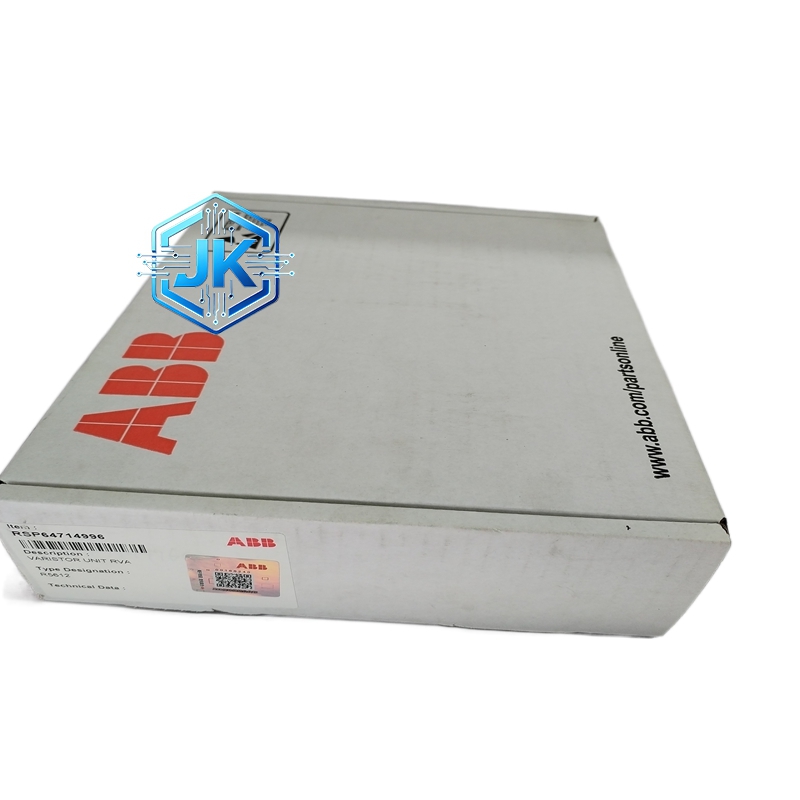

Name: ABB RVAR-5612 8通道模拟量输入模块
Brand: simple

描述

ABB RVAR-5612 8通道模拟量输入模块

技术规格：

通道数量： 8路模拟量输入
输入信号类型： 4至20 mA（二线制/三线制）或0至10 V DC
输入阻抗：电流输入250Ω，电压输入大于10 kΩ
分辨率： 16位A/D转换器
采样速率：每通道每秒10次
精度：满量程的±0.1%（典型值）
共模抑制比：大于120 dB（50 Hz时）
隔离方式：通道间隔离，通道与逻辑侧隔离
隔离电压： 500 V DC（通道间），500 V DC（通道与逻辑侧）
工作电压： 24 V DC（由I/O总线供电）
功耗：约2.5 W
安装方式： DIN导轨安装（35毫米标准导轨）
防护等级： IP20
环境温度： 0℃至+55℃

功能特点：

8通道独立隔离输入，通道间互不干扰
支持4至20毫安和0至10伏两种输入信号类型，通过模块上的跳线或软件配置切换
内置Cold Junction Compensation（冷端补偿）功能，适用于热电偶输入（需配合RXIIK4等模块）
具备断线检测功能，输入信号低于3.6毫安时自动报警
支持在线校准，无需断电即可调整零点和量程
模块自带LED指示灯，显示每个通道的通信状态
支持ABB Control Builder M编程环境的在线诊断

性能参数：

输入范围： 4至20 mA / 0至10 V DC（可选）
转换时间：小于1毫秒/通道
线性度：满量程的±0.05%
温度漂移：小于10 ppm/℃
过载保护：支持30毫安持续过载（电流输入）
响应时间：小于10毫秒（0至90%阶跃响应）

材质构成：

外壳：阻燃ABS工程塑料，UL94 V-0等级
PCB板： FR-4环氧玻璃纤维板，Tg170等级，6层板设计
端子排：黄铜镀镍，接触电阻小于5毫欧
A/D转换器：德州仪器（TI）或亚德诺（ADI）工业级芯片
隔离器：磁隔离芯片，隔离电压500 V DC
连接器：弹簧式接线端子，支持AWG 22至AWG 12线径

结构特征：
模块尺寸约为宽度40毫米、高度120毫米、深度80毫米。正面设有8个通道状态LED指示灯和2个系统状态LED指示灯。背部设有8组弹簧式接线端子（每通道2个端子，用于电流输入或电压输入）以及1个I/O总线连接器。模块顶部设有DIN导轨卡扣，底部设有总线连接器锁紧机构。

工作原理：
现场变送器输出的4至20毫安电流信号或0至10伏电压信号通过接线端子进入模块。信号首先经过输入保护电路（防止过压和反接），然后进入多路复用器。多路复用器按照固定的扫描顺序依次将各通道信号送入16位A/D转换器进行模数转换。转换后的数字量通过I/O总线传送至主处理器。每个通道的采样周期约为100毫秒，8个通道的总扫描周期约为800毫秒。

安装要求：
