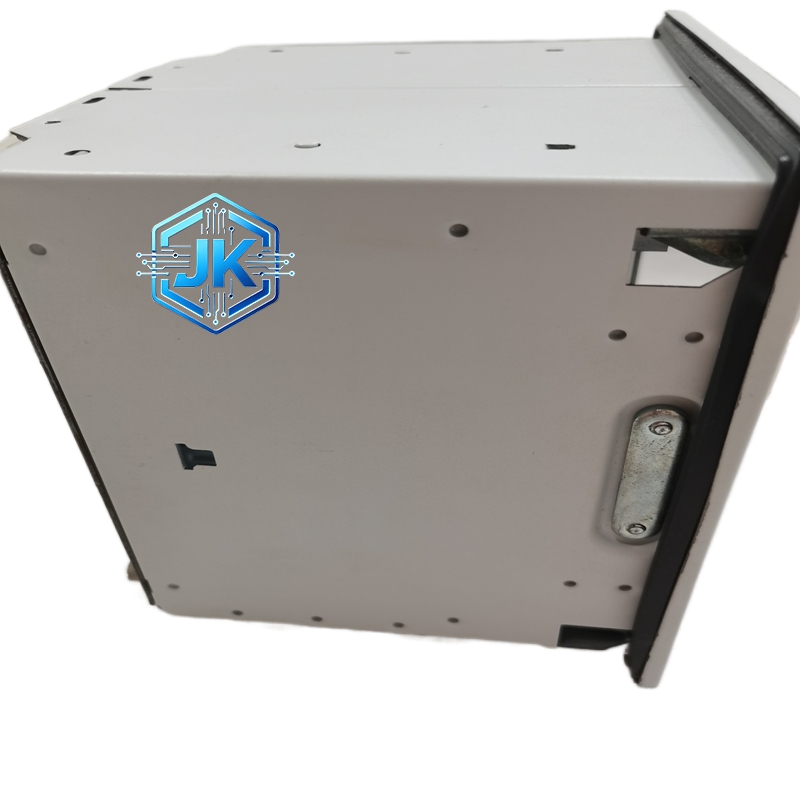

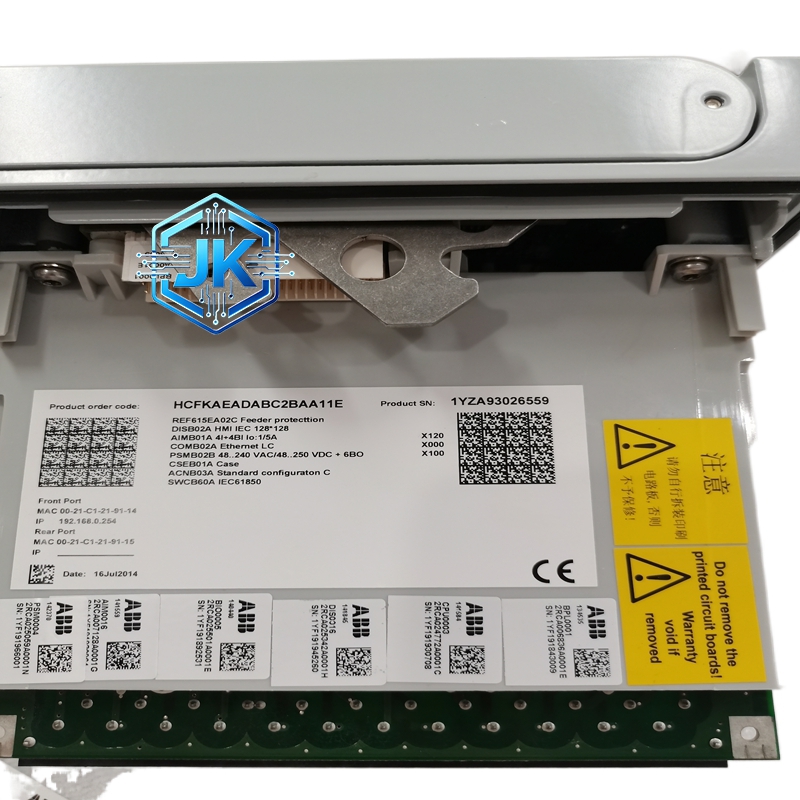

ABB REF615 变压器保护继电器
技术规格：
额定电流：差动回路 5A / 1A（通过 CT 接入），后备回路 5A / 1A。
额定电压：辅助电源 AC/DC 110V / 220V。
差动保护：比率制动特性，二次谐波制动，五次谐波制动，波形对称识别。
后备保护：三段式过流（I>>、I>、I<），过压/欠压，零序过流。
非电量保护：瓦斯保护（重瓦斯跳闸、轻瓦斯报警）、温度保护（PT100 / PTC 输入）、压力释放保护。
通信：双以太网口，支持 IEC 61850、DNP3.0、Modbus TCP。
输出：8 组可编程输出继电器 + 2 组非电量输入。
事件记录：> 1000 条 SOE，带毫秒级时间戳。
功能特点：
励磁涌流识别：采用二次谐波制动和波形不对称识别双重判据，有效防止变压器空载合闸时因励磁涌流导致差动保护误动。
CT 断线检测：实时监测差动回路 CT 的状态，检测到断线时自动闭锁差动保护并发出告警，防止误跳闸。
过负荷保护：支持反时限过负荷保护（IEC 标准曲线和用户自定义曲线），精确匹配变压器的热特性。
非电量保护接口：提供瓦斯继电器、温度传感器、压力释放阀的专用输入接口，实现变压器本体保护的全面覆盖。
双套冗余：支持主备双套配置，两套保护通过 GOOSE 报文实现信息交换和启动失灵保护。
性能参数：
差动保护动作时间：< 25ms。
比率制动系数：0.1 至 0.9 可调。
二次谐波制动比：15% 至 30% 可调。
测量精度：电流 ±0.2%，电压 ±0.2%。
功耗：< 10W。
工作温度：-25℃ 至 +70℃。
MTBF：> 100,000 小时。
材质构成：
外壳：全封闭铝合金压铸外壳，表面喷砂阳极氧化处理，散热性能优异。
前面板：钢化玻璃面板，防破碎。
端子：镀银铜端子，抗氧化，适合长期运行。
内部：全密封结构，电路板涂覆纳米三防漆，适应各种恶劣环境。
结构特征：
标准 19 英寸机箱尺寸或半机箱尺寸，适合安装在保护屏上。
前面板设有大尺寸 LCD 显示屏和全功能按键。
背部接口丰富：双以太网、RS-485、IRIG-B、DI/DO 端子、瓦斯和温度输入端子。
支持面板嵌入式安装和 DIN 导轨安装。
工作原理：
REF615 通过 CT 采集变压器各侧的电流，通过差动算法计算差动电流和制动电流。当差动电流超过制动特性曲线的动作边界，且不满足励磁涌流判据时，判定为变压器内部故障，立即发出跳闸命令。后备保护则在差动保护拒动或外部故障时作为后备，按过流定值和延时动作。非电量保护通过硬接线直接驱动出口继电器，不经软件判断，确保最高可靠性。
安装要求：
变压器各侧 CT 的变比和极性必须严格按照保护配置单接线，差动回路 CT 接线错误将导致保护误动。
瓦斯继电器和温度传感器的电缆必须使用屏蔽电缆，且屏蔽层单端接地。
辅助电源建议采用双回路供电，提高保护可靠性。
安装时确保继电器背部有足够的散热空间（上下各留 50mm 以上）。
使用注意事项：
变压器投运前必须进行带负荷向量检查，确认差动保护的极性和变比正确。
每季度检查一次非电量保护（瓦斯、温度）的接线是否松动。
CT 回路严禁开路，否则会产生数千伏高压，危及人身和设备安全。
差动保护定值的修改必须经过严格的计算和审批，不可随意更改。
