描述

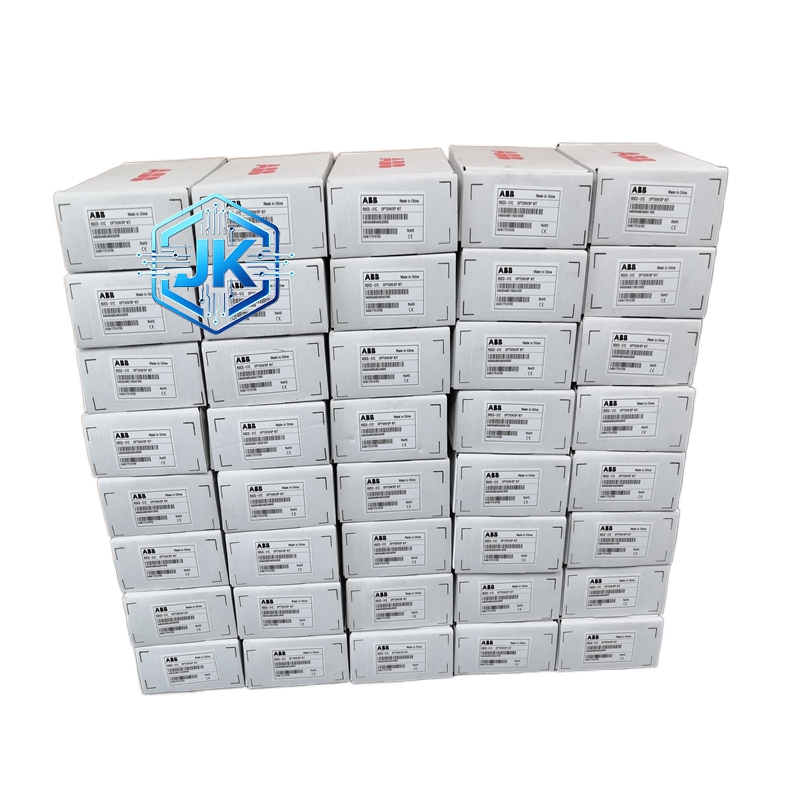

ABB RDCO-01C 剩余电流动作继电器（漏电继电器）
技术规格：
额定电流（In）： 通常为 63A 或 100A（通过互感器检测，不直接承载负载电流）
额定剩余动作电流（IΔn）： 30mA、100mA、300mA、500mA、1A
额定电压： AC 230/400V
辅助触点： 1NO + 1NC（常开 + 常闭），用于报警或联锁
功耗： 极低（小于 1.5VA）
安装方式： 35mm DIN 导轨安装
功能特点：
外置互感器： 自带或可选配外置零序互感器，检测范围广
可调延迟： 部分型号支持 0 至 500ms 可调延时，避开电机启动时的容性漏电
报警输出： 提供独立的报警干接点，可接声光报警器
自检功能： 带有测试按钮
性能参数：
动作时间： 标准型小于 300ms，快速型小于 40ms
返回比率： 大于 50%（即漏电消失后需降低到一半以下才复位）
环境温度： -5 至 +40 摄氏度
材质构成：
外壳： 阻燃 V0 级塑料
互感器： 高导磁率铁氧体磁芯，线性度好
端子： 螺钉式接线，适合 1.5 至 10 平方毫米导线
结构特征：
宽度通常为 17.5mm 或 22.5mm 的标准模块宽度
正面有透明盖板保护接线端子
顶部有机械复位按钮和电气测试按钮
工作原理： 主回路的导线穿过 RDCO 内部或外部的互感器。互感器实时监测三相（或单相）电流的矢量和。一旦检测到剩余电流（漏电）超过整定值，内部的电子电路驱动出口继电器动作。常闭触点断开，切断下游断路器的控制回路（导致跳闸）；常开触点闭合，点亮报警灯。
优势亮点： 独立安装灵活适配各种柜体，可调延时避免电机启动误报，报警输出支持远程声光报警，自带测试按钮便于定期维护
适用行业： 消防系统漏电监测（只报警不跳闸）、IT 系统（不接地系统）绝缘监测、大型配电柜分回路漏电保护、照明回路漏电保护
安装要求： 互感器的孔径必须大于被检测电缆的直径确保电缆能完全穿过，辅助电源接线（如有）需区分 L 和 N，安装位置应远离大电流干扰源（如大电机变频器输出侧）以免误报
使用注意事项： RDCO 只是检测和执行元件不具备过载短路保护功能必须串联断路器使用，如果是用于消防报警（只报警不跳闸）需正确设置辅助触点的逻辑，定期用附带的小磁铁进行机械脱扣测试确保机构未卡死
