描述

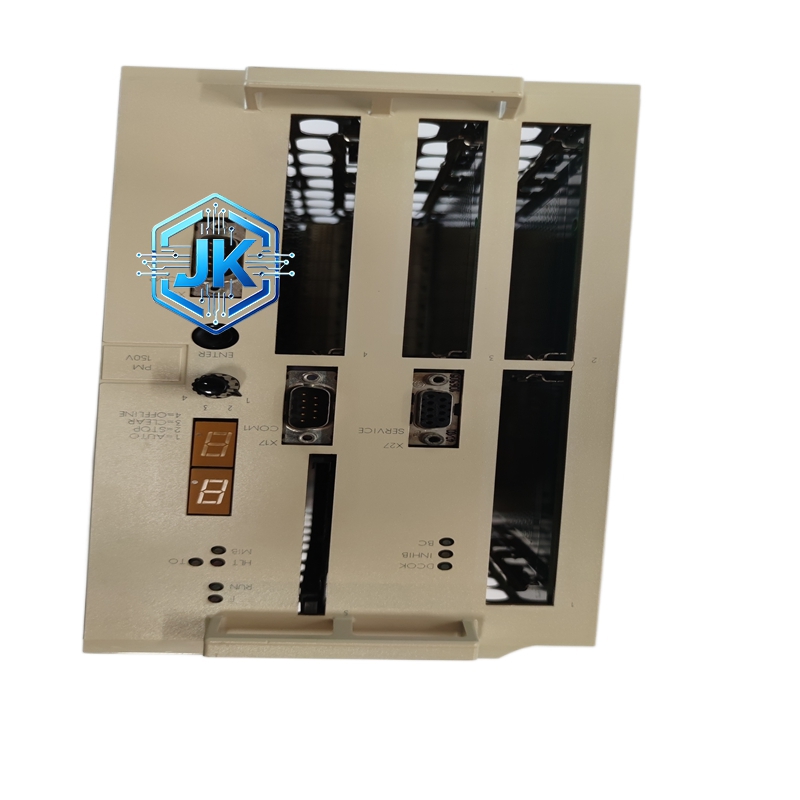

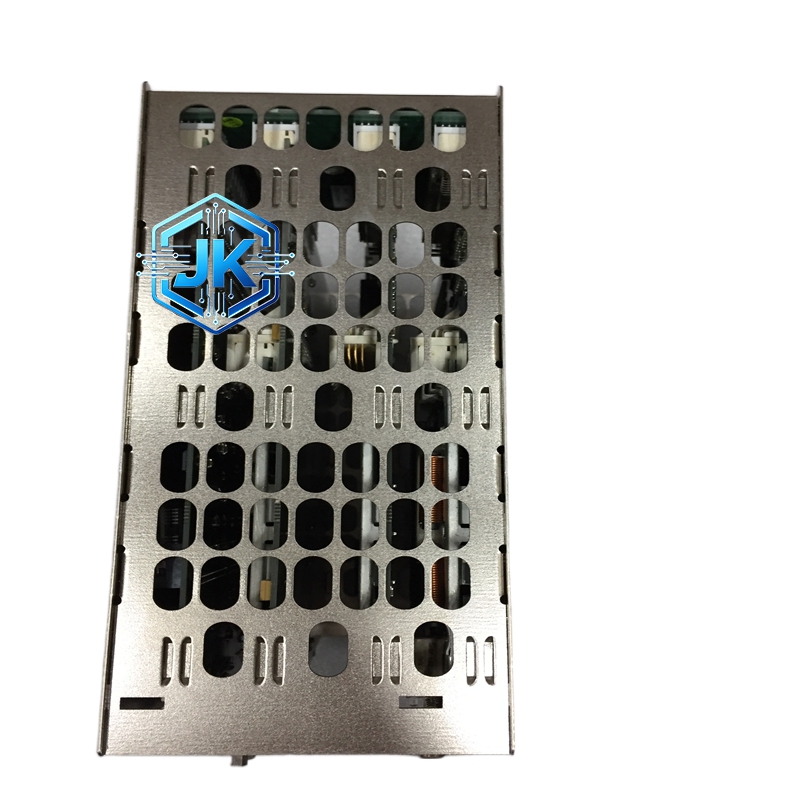

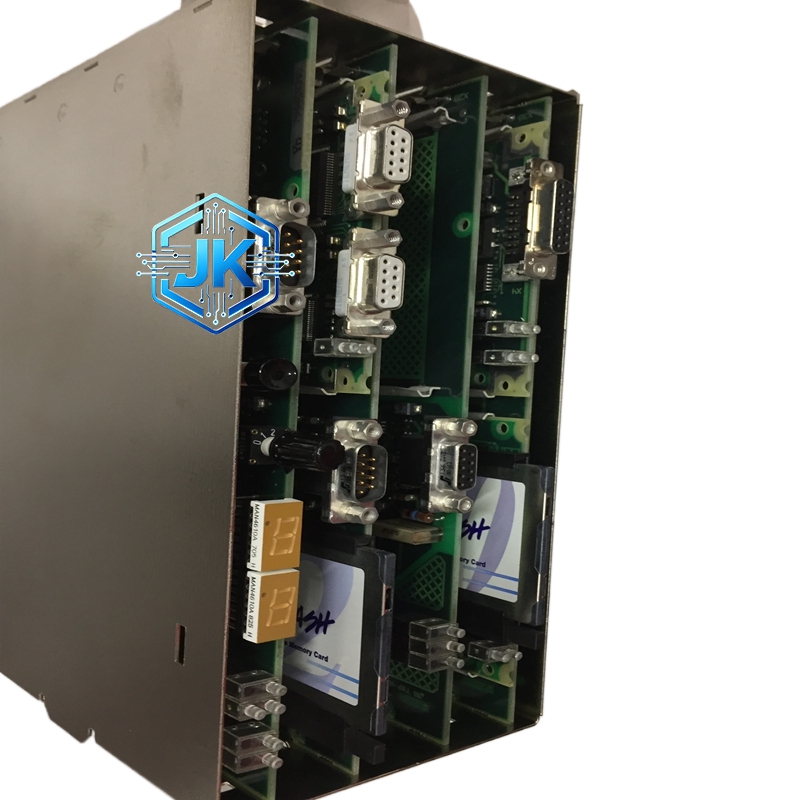

ABB PM150V08 AC800M 冗余直流电源模块
技术规格：
输入电压：AC 85V 至 264V（单相交直流通用）或 DC 100V 至 370V
输出电压：DC 24V（可调范围 20.4V 至 28.8V）
输出电流：8A（单块），双块并联最大 16A
输出功率：192W（单块），384W（双块冗余）
效率：大于 88%
纹波：小于 30mV（peak-to-peak）
冗余切换时间：小于 10ms（零切换，无断电）
保护功能：过压保护、欠压保护、短路保护、过温保护、过流保护
冷却方式：自然风冷（无风扇设计）
安装方式：DIN 35mm 导轨安装
功能特点：
双电源完全并联冗余，自动均流，无需均流线
零切换时间，故障切换时系统不断电
前面板设有电压表和电流表，实时监测输出
支持远程开关机控制（由控制器发出指令）
内置 EMI 滤波器，符合工业 EMC 标准
支持热插拔，更换时不影响系统运行
具备故障记录功能，存储最近 20 次故障原因
前面板设有 4 个 LED 指示灯（Power、Run、Fault、Redundancy）
应用场景：
AC800M 主控制机笼的标准电源配置
AC800M 远程 I/O 机笼的电源
所有需要冗余电源的 ABB DCS 项目
性能参数：
工作温度：-10°C 至 +55°C
MTBF：大于 100,000 小时
绝缘强度：输入对地 2kV AC / 1 分钟
防护等级：IP20（前面板）
UL/CSA/CE/CCC 认证
材质构成：
外壳为 1.2mm 厚镀锌钢板，表面喷塑
内部变压器为环氧树脂浇注，H 级绝缘
滤波电容为日本原装长寿命电解电容（105°C）
整流桥为 ABB 原装模块
接线端子为铜合金镀镍
散热片为铝合金挤压型材
结构特征：
单极宽度 72mm，适合标准 DIN 35mm 导轨
前面板设有数字电压表、数字电流表、Power LED、Fault LED、Redundancy LED
顶部和底部各有一组螺丝接线端子
侧面有并联控制端子和远程开关机端子
背面有散热孔
工作原理：
AC 85-264V 交流电经 EMI 滤波器后进入高频开关电源电路。高频变压器降压隔离后，经过整流滤波产生 DC 24V 输出。两块电源模块的输出端并联在一起，通过内部均流电路自动分配负载。当一块电源故障时，其输出电压下降，另一块电源立即承担全部负载，切换时间小于 10ms，控制器和所有 I/O 模块不会检测到断电。
安装要求：
必须安装在 DIN 35mm 标准导轨上
上进线或下进线均可，但不可同时上下进线
两块电源必须为同型号同批次产品
交流输入侧安装 6A 微型断路器（MCB）
直流输出电缆使用红色（正极）和蓝色（负极）区分
接地端子可靠连接至机柜接地排，接地电阻小于 1Ω
两块电源之间的间隔不小于 10mm，便于散热
使用注意事项：
两块电源必须为同型号同批次产品
上电前确认所有直流输出端无短路
每半年清理一次散热孔灰尘
电压表显示偏差超过正负 3% 时需更换
不要在运行中拔插冗余并联线
满功率使用时环境温度不可超过 40°C
不要覆盖散热孔
每 3 年更换一次模块（即使未动作）
