描述

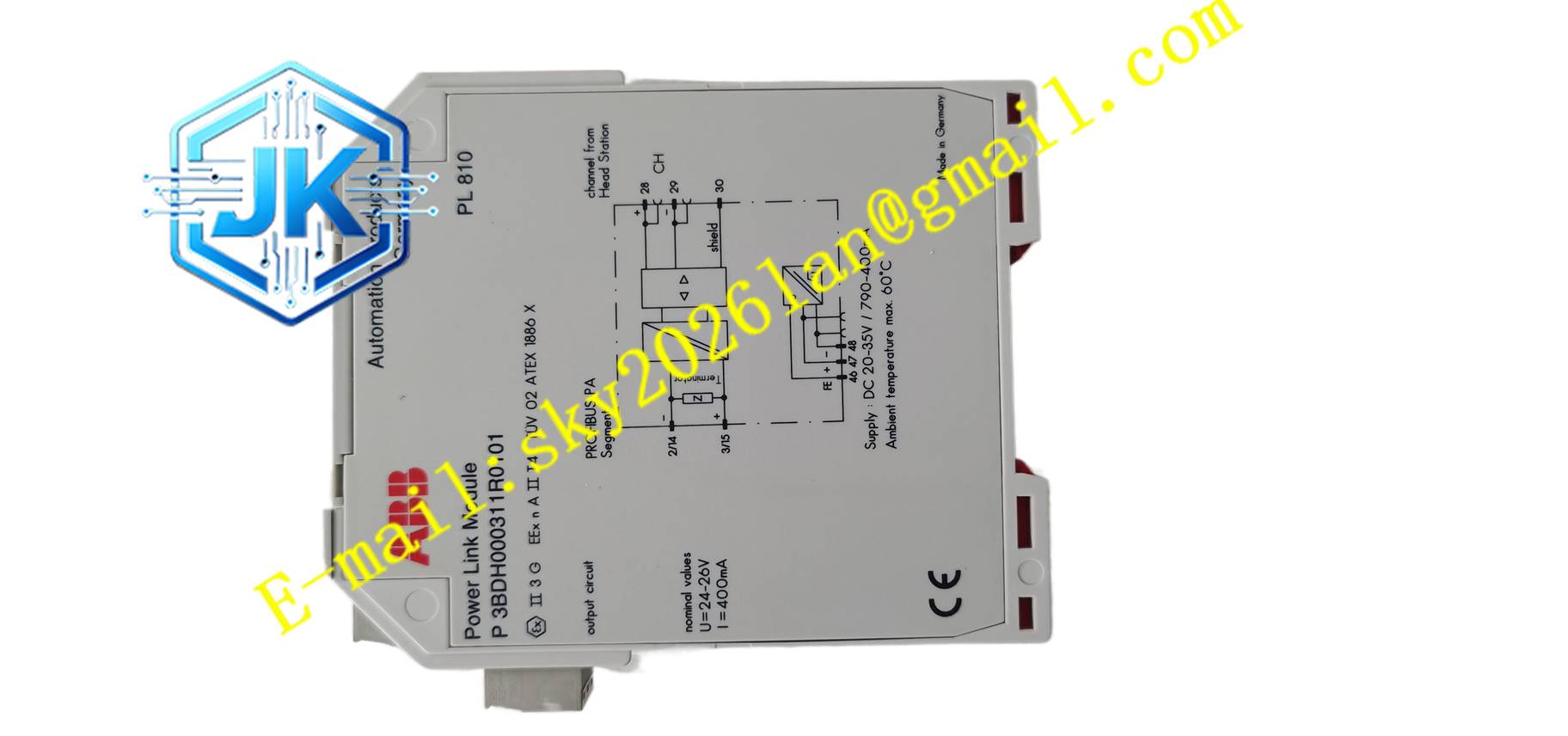

ABB PL810P 3BDH000311R0101
技术规格
- 品牌： ABB
- 型号： PL810P
- 订货号： 3BDH000311R0101
- 产品类型： 电源链接模块
- 所属系统： Advant OCS / FieldIT
- 配合头站： HS810、HS820、HS840
- 现场总线协议： PROFIBUS DP V1 / PROFIBUS PA
- PA 段波特率： 31.25 kbit/s
- PA 段电压： 24 V 至 26 V
- PA 段电流： 不超过 400 mA
- 模块供电电压： 20 V 至 35 V DC
- 模块供电电流： 约 790 mA 至 400 mA
- 电源纹波： 不超过 10%
- 终端阻抗： 集成 100 Ω
- 隔离方式： 功能隔离，设计隔离电压 50 Veff
- 隔离对象： CH/PROFIBUS DP、PROFIBUS PA/电源、CH/电源
- EMC 要求： 符合 NAMUR NE 21
- 防爆适用区域： 可用于 Zone 2
- 防爆认证： TÜV 02 ATEX 1886 X
- 防爆类型： II 3 G EEx nA II T4
- 适用标准： EN 50170/2、IEC 61158-2、EN 50178
- 外形尺寸： 约 80 mm × 115 mm × 92 mm
- 重量： 约 0.34 kg
功能特点
- PA 总线供电： 直接为非本安 PROFIBUS PA 段提供总线电源。
- 链接设备组成： 与 HS8x0 头站配合形成 LD 800P。
- 无需编程： 模块本身不需要单独程序配置。
- 可插拔端子： 现场接线和维护更方便。
- 集成终端电阻： 简化 PROFIBUS PA 段终端匹配。
- 功能隔离： 电源、DP 侧和 PA 侧之间具备隔离设计。
- Zone 2 可用： 适合部分存在爆炸性气体风险但等级较低的区域。
应用场景
- 化工过程控制系统
- 石油天然气现场仪表供电
- 电力行业现场总线网络
- 制药行业过程监控
- 水处理厂仪表段供电
- 纸浆造纸过程控制
- 需要 PROFIBUS PA 段供电的 DCS 系统
- 老旧 ABB Advant OCS 系统备件替换
性能参数
- PA 段速率： 31.25 kbit/s
- PA 段最大电流： 400 mA
- 供电电压范围： 20 V 至 35 V DC
- PA 段电压： 24 V 至 26 V
- 隔离电压： 50 Veff
- 终端阻抗： 100 Ω
- 纹波要求： 不超过 10%
- 工作区域： Zone 2
材质构成
- 外壳： 工业阻燃塑料
- PCB 基板： 多层印刷电路板
- 电源电路： DC/DC 转换与总线供电电路
- 总线接口电路： PROFIBUS DP/PA 通信接口
- 隔离器件： 用于电源与信号侧隔离
- 可插拔端子： 用于电源和总线接线
- 金属固定件： 用于导轨或机柜安装
结构特征
- 模块化外形： 可安装在 ABB 系统机架或配套安装位置。
- 前部接线端子： 提供电源、DP 连接和 PA 段接线端子。
- 与头站配合使用： 通过端子与 HS8x0 头站建立通信和供电连接。
- 独立 PA 输出： 为非本安 PROFIBUS PA 段提供统一供电。
- 状态指示： 通过模块指示灯反映供电和通信状态。
工作原理
PL810P 接收 20 V 至 35 V DC 系统电源，经内部电源电路转换为 PROFIBUS PA 段所需电压，并通过 PA 总线向现场仪表供电。头站负责 PROFIBUS DP 与 PA 之间的协议转换和数据交换，PL810P 则提供 PA 段供电、信号耦合和隔离功能。模块内部对电源、DP 侧和 PA 侧进行功能隔离，减少干扰并提高系统可靠性。PA 段以 31.25 kbit/s 运行，最多可连接多个 PA 设备，具体数量受总线电流、功耗和段设计限制。
安装要求
- 仅与 HS810、HS820 或 HS840 头站配合使用。
- 安装前确认系统电源为 20 V 至 35 V DC。
- 接线时区分电源端子、DP 端子和 PA 端子。
- PA 段电缆应符合 PROFIBUS PA 布线规范。
- 非本安 PA 段不得直接接入本安现场设备。
- Zone 2 区域安装需符合防爆区域电气规范。
- 模块周围应保留散热和维护空间。
- 接线完成后检查终端电阻和极性。
使用注意事项
- 不得超出现场总线段允许电流。
- PA 段设备总功耗应低于模块供电能力。
- 电源纹波应控制在 10% 以内。
- 隔离电压为功能隔离设计值，不能替代高压安全隔离。
- 更换模块前应先断开供电。
- 接线错误可能导致 PA 段通信失败。
- 该模块属于较早期系统备件，新项目应核对当前替代型号。
- 用于防爆区域时需确认认证状态和区域等级。
