描述

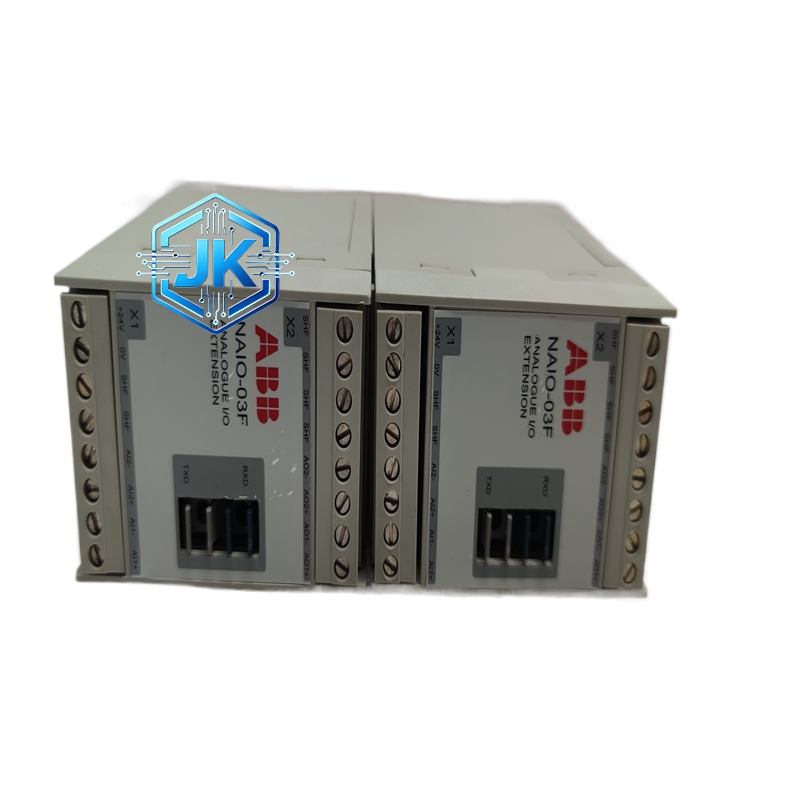

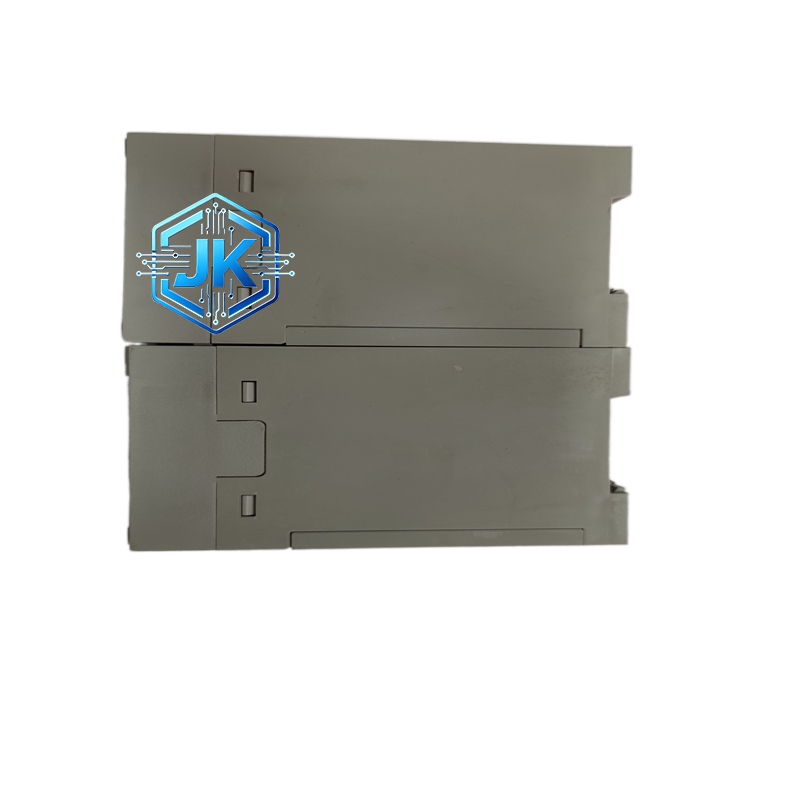

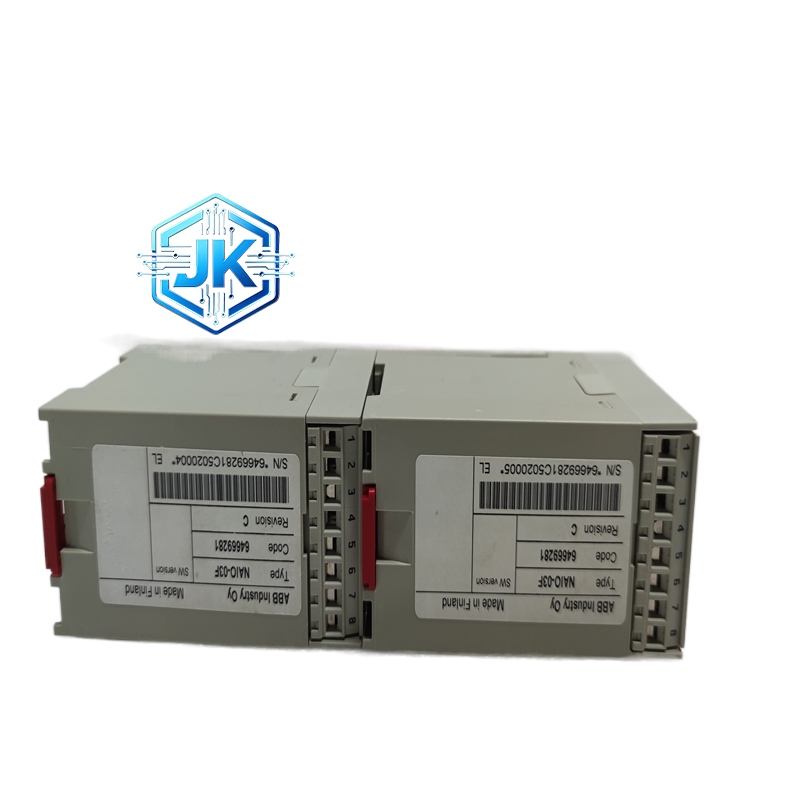

ABB NAIO-03F AC800M 混合模拟量 I/O 模块
技术规格：
模拟量输入：3 通道，支持 4-20mA DC / 0-10V DC / 0-5V DC（每通道软件独立配置）
模拟量输出：3 通道，支持 4-20mA DC（两线制/四线制可选）
输入分辨率：16 位（65536 级）
输出分辨率：16 位（65536 级）
输入精度：满量程的 ±0.1%
输出精度：满量程的 ±0.2%
输入阻抗：电流输入 250Ω，电压输入大于 1MΩ
更新速率：100ms（所有通道同时刷新）
供电：DC 24V，由 IM 总线供电
隔离方式：输入通道间隔离 500V DC，输入对输出隔离 500V DC
功能特点：
每通道独立配置信号类型，无需跳线或拨码开关
具备断线检测功能，输入回路开路时自动报警并输出预设值
输出通道支持故障安全模式（掉电输出 3.6mA 或 20mA 可选）
所有通道支持在线校准，无需断电调整零点和满度
前面板设有 6 组 LED 指示灯（3 组 AI + 3 组 AO），每通道一组
支持 HART 协议（4-20mA 输入通道）
支持 Modbus RTU 通信（作为从站）
应用场景：
小型电厂的 DAS 数据采集系统
水处理厂的同时采集液位和控制加药阀
暖通空调系统的温度采集和阀门控制
食品饮料生产线的流量采集和泵速控制
小型泵站的就地监控
性能参数：
工作温度：-25°C 至 +70°C
存储温度：-40°C 至 +85°C
相对湿度：5% 至 95% 无凝露
MTBF：大于 150,000 小时
EMC 等级：IEC 61000-6-4 工业级
ESD 防护：大于 8kV 接触放电
防护等级：IP20（前面板）
材质构成：
外壳为阻燃 PC 塑料，UL94 V-0 等级
内部电路板为 FR-4 玻纤板，沉金工艺
接线端子为磷铜镀镍弹簧式 Push-in 端子
ADC/DAC 芯片为 ABB 原装工业级芯片
内部涂覆三防漆（防潮、防盐雾、防霉）
结构特征：
标准欧洲卡尺寸（160mm x 115mm），厚度仅 25mm
前面板分为上下两排 LED 指示灯：上排 3 个（AI 通道），下排 3 个（AO 通道）
底部为 IM 总线连接器（56 针欧式连接器）
背部为 3 排接线端子：第一排 3 路 AI，第二排 3 路 AO，第三排公共端和屏蔽端
工作原理：
AI 通道：现场 4-20mA 或 0-10V 信号经屏蔽电缆进入端子，通过多路模拟开关依次选通，经 16 位 A/D 转换器采样后通过 IM 总线上传控制器。AO 通道：控制器数字量经 IM 总线进入模块，D/A 转换后经 V/I 电路输出 4-20mA 电流驱动现场执行器。断线检测电路持续监测输入回路阻抗，开路时向控制器发送报警信号。
安装要求：
必须安装在 AC800M 主控制机笼内，与 IM 总线相连
模拟量电缆必须使用屏蔽双绞线，屏蔽层单端在控制柜侧接地
每个通道的负载电阻不得超过 600Ω（两线制 AO 时）
模块与大功率变频器之间的电缆间距应大于 30cm，避免电磁干扰
使用注意事项：
首次上电前必须在 Control Builder 软件中配置通道量程和故障安全值
严禁将外部 24V 电源直接加到输出端子上（两线制时输出端已有内部供电）
定期使用 HART 手操器检查每个通道的零点和满度偏差
不要在带电状态下拔插模块或更换接线
